Baukasten

Veröffentlicht am 22. Februar 2016 von Alex

-ein Schauplatz am Rande-

Die Waschmaschine im Waschkeller entwässert über einen gängigen Waschmaschinen-Siphon der Fa. Haas mit Kombi-Geräteanschluss.

Kommen noch Kondenstrockner und ein Raumentfeuchter (V.-Standard bei Haus mit Keller) mit Umbau auf Kanalanschluss hinzu, müssen weitere Anschlüsse her.

Die favorisierte Lösung gab es nicht direkt von der Stange.
Aber -dem Baukastensystem sei Dank- aus einer Kombination von verschiedenen Produkten der Fa. Haas zusammenstellbar.

neues Verstellrohr mit zwei 1″ Gewinde-Anschlüssen aus diesem Satz
siphon2

…1″ Winkelstutzen aus diesem
winkeltuelle

…und 3/8″ Schlauchtüllen mit 1″ Verschraubung samt Rückstausicherung aus diesem
siphon1

…ergibt das gewünschte Ergebnis

(Die Zapfhahnwasseruhr dient zur granulareren Ermittlung des Wasserverbrauchs im Haushalt)

🙂

Iser in 6h

Veröffentlicht am 27. Juni 2014 von Alex

Antworten

…was wir in KG-Genossenschaft begonnen hatten, stellt die Fa. Iser heute in nur 6h Stunden fertig.
Aufgrund eines Bombenfundes auf der vorherigen Baustelle verspätete sich der Start, jedoch rückt zum Nachmittag die halbe Fa. Iser an und stellt nicht nur in 6h sämtliche Kanalanschlüsse her, sondern hinterlässt das Gelände auch noch schöner, als es vorher war
– R E S P E K T!
Durch V. sind wir was Qualität und Geschwindigkeit angeht verwöhnt, aber das setzt dem Ganzen noch den ‚Hut auf‘!

Vielen Dank nochmal an das gesamte Iser-Team (Iser Bau)!

16-Tonnebagger und los geht’s…

…Gas, Gas Gas!

…Suche nach dem Anschlussstutzen in 2,30m Tiefe

…Bingo!

…Übergangsstück von Keramik auf 160er KG-Rohr montiert

…vorne 125er Fallrohr für Regenwasser, hinten Abzweig für das 2. Schmutzwasserfallrohr

…als 110er bis zum 1. Schmutzwasserfallrohr

… 1. Schmutzwasserfallrohr von innen montiert und mit V2A-Curaflex Dichtung abgedichtet

… Anschluss draussen ebenfalls erfolgt, dort sitzt hinter der Dämmung die 2. V2A-Curaflex Dichtung

…gestopft und im Sandbett

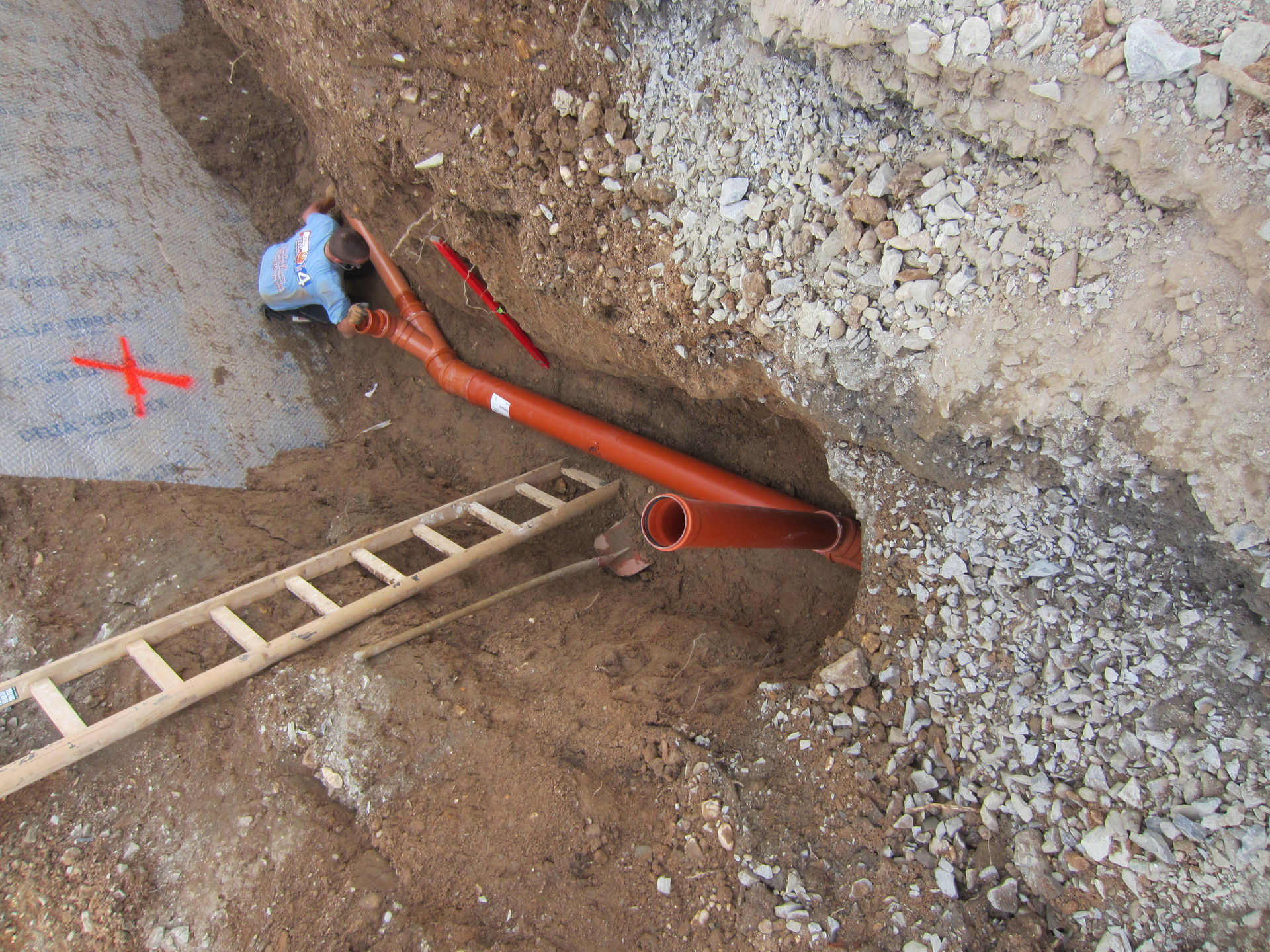

… 2. 200er-Bohrung erstellt

…im Profil, 30er Wand, 20er Dämmung

…auch hier mit Curaflex gegen stauendes und drückendes Wasser abgedichtet

… 2. Dichtung aussen

…und angeschlossen!

…Bodenaufbau bis auf Ebene für Regenwasser

…Anschluss der Regenwasser-Leitungen

…Sandbett

…und Gräben wieder schliessen und verdichten

…Einfahrt schottern und verdichten

…fertig! TOP Leistung!

…Mensch und Maschine auf dem Heimweg, der Bauhof ist direkt um die Ecke 😉

KG-Genossenschaft

Veröffentlicht am 14. Juni 2014 von Alex

…dazu (Achtung – dachte ich!!!) braucht es 70m Kanalgrundrohr (KG-Rohr) in verschiedenen Größen, einen 2,5t Bagger, eine Rüttelplatte, einen Stampfer, Jemanden der sich extrem gut damit auskennt, gutes Wetter und 2 Tage Zeit…

…wir lassen uns ‚Gerät‘ liefern – Kobuta 2,5-Tonnen-Bagger mit Besteck

…während ich noch die Lieferpapiere studiere legt die KG-Genossenschaft im Hintergrund bereits los und fährt davon 😉

…kurz die Zähne durchgezählt – alle da, einer ist angebrochen

…das Magazin – Diesel für Kobuta und Rüttelplatte, 2-Takt-Gemisch für den Hüpfer, H2O aus der Straße, ein Husqvarna Kernbohrgerät samt 200er Krone und ein Transporter

…KG-Zimmer

…gestartet wird am Ende, Entwässerung der linken Garage

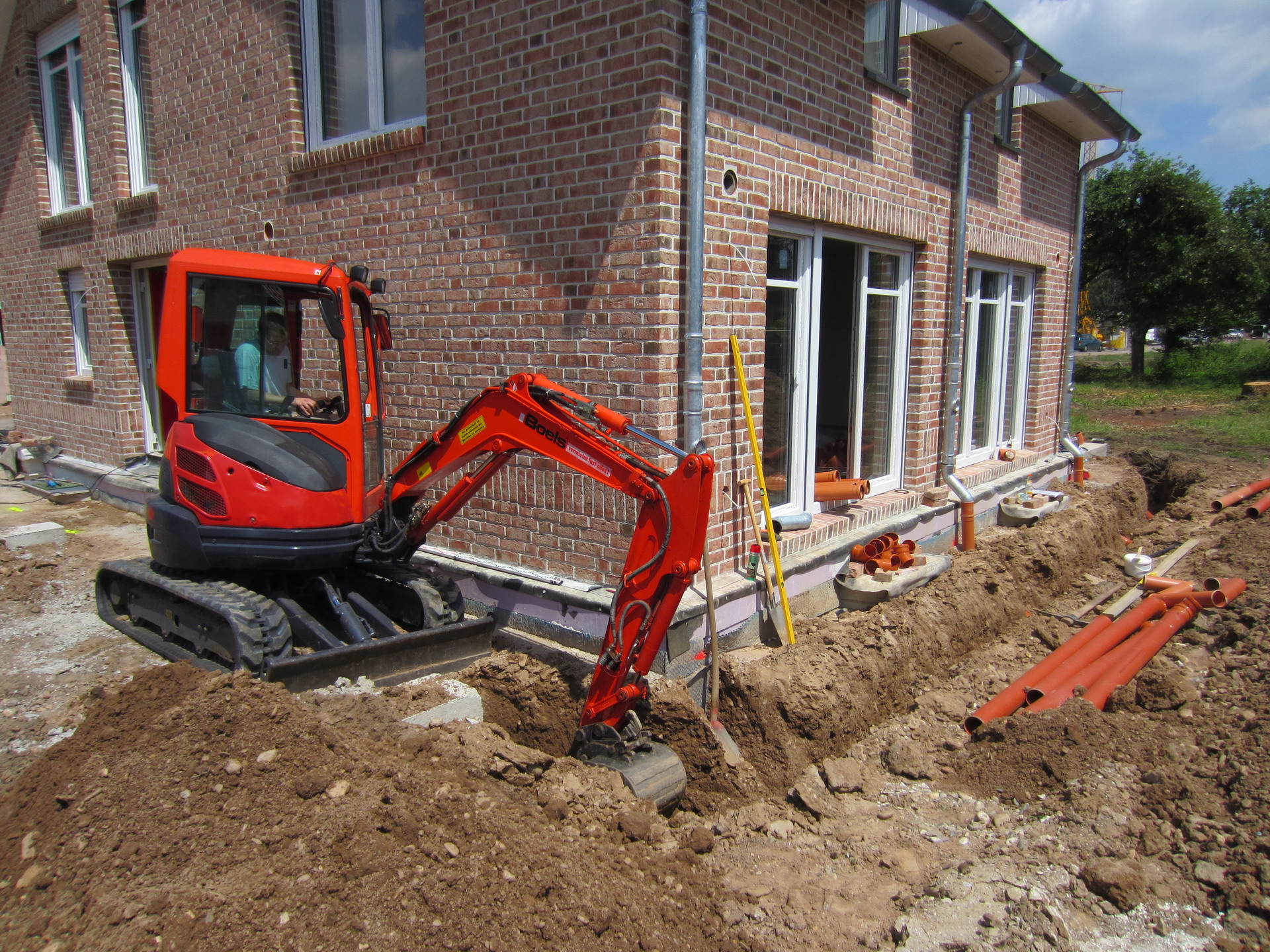

…und ziehen den Graben hinten einmal ums Haus

…ums Eck – zur Kontrolle der stetig steigenden Grabentiefe nutzen wir ein Nivelliergerät samt Messlatte

…bis nach vorn

…mein KG-Künstler am Werk

…15er Bögen, 15er Bögen, 15er Bögen…

…sonst von allem mehr als genug da – ein freundlicher Nachbar in Spe düsst schnell los und besorgt uns Nachschub – toll siehts aus – auch der Anschluss der rechten Garage (ganz Links im Bild) ist fertiggestellt (supergeiler Anschluss!)

…angefüllt wird zunächst mit Sand

…an der vorderen Hausfront angekommen, liegt die Grabentiefe schon bei 25cm mehr!

Kaum zu glauben, aber schon ist KG-Tag1 rum…fix wird noch das Geröll vorne verlagert

Beginn KG-Tag2: Über dieselben Gräben werden die Garagen stromiert – 5×2,5qmm und 5x6qmm – Strom kann man nie genug haben – fürn‘ Straßenfest, nen Turmdrehkran, oder so 😉

…auch hinten angekommen

…es wird angeschüttet

…und regelmässig gehüpft, die oberste Schicht dann gerüttelt (ohne Abbildung)

…das Ganze dann bis nach vorne zur Straße

…viel Unterstützung erhalten wir auch von der Dorfjugend der neuen Siedlung

…muss der Bagger dann nicht mehr soviel machen 😉

…uns rennt die Zeit davon, vorne schaffen wir lediglich ein Fallrohr – die Kanal-Hausanschlüsse und die weitere Kernbohrung schaffen wir ebenfalls nicht

…wir beschliessen die Bauarbeiten einzustellen und den Rest des Abends fürs ‚Schönmachen‘ aufzuwenden

…gut siehts (wieder) aus

…danke Ralf, danke Christoph und Philipp, danke Mimi und alle anderen die uns so sehr geholfen haben 😉

Hydra Box

Veröffentlicht am 10. Februar 2014 von Alex

…der Versuchsaufbau könnte von mir sein 😉
Hydrant alt (rechts) verbunden über C-Schlauch mit Hydrant neu (links)

…am Ende der Leitung im Wendehammer wird wieder entnommen

…und somit die Leitung und auch indirekt der Kanal gespült 🙂

Kanal-TV

Veröffentlicht am 15. Januar 2014 von Alex

Antworten

Heute war nicht viel los auf der Baustelle, die Stromjungs waren noch nicht da ;(

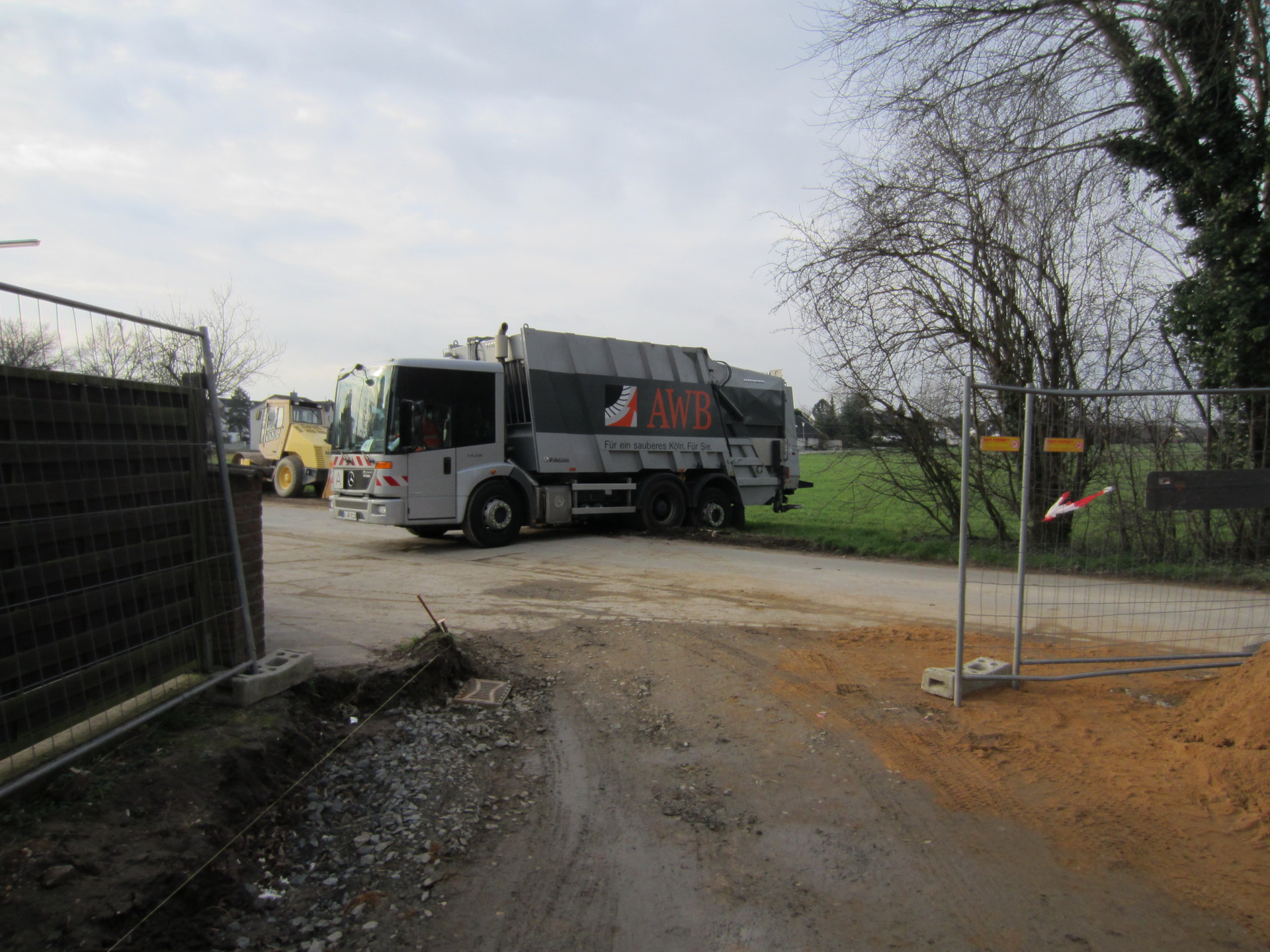

Ausser einem feststeckenden Müllwagen… 😉

Fanden wir noch ein paar Herren mit roten Sprintern, die mit Kamera und Spülung den neuen Kanal bearbeiteten…

Gerüchten nach kommt Morgen Strom, und dann Übermorgen die Telekom.

Die Medien kommen

Veröffentlicht am 14. Januar 2014 von Alex

Antworten

[Medien – 22.01.2014]
Nach sieben Tagen zeigt das Manometer immer noch 6,6 bar 🙂

Status: Gas und Wasser liegen, morgen kommt Strom
Die Verlegung der Gas- und Wasserleitungen konnte heute abgeschlossen werden

Alle Gräben sind angefüllt und verdichtet

Die Leitungen liegen bis an die Straße

Kurz vor Anschluss – eine Absperrung für’s Wasser

Die Gasleitung wird einem Druckverlusttest mittels Druckluft unterzogen, knapp 7 bar gilt es zu halten

Morgen kommt Strom…Meyer parkt daher vorsorglich auf der Straße und macht den Weg frei für die Stromleger und ihr Gerät

Die Sonne über unserem ‚Lusthaus‘ geht unter

Da unser Gebiet eine Trafostation bekommt, wird eine gesonderte Zuleitung benötigt…ob dies der richtige Verteiler ist ?!? Man plant einen Graben über den Rather Kirchweg…

[Medien – 13.01.2014]
Overview – Fortschritt des Grabens wieder in Pink dargestellt – ca. Position der spät. Hydranten als blauer Punkt:

Nicht ‚Achtung Gasleitung‘, sondern für die meisten ‚Gott-sei-Dank Gasleitung‘!!! Gas war bis kurz vor Erschliessungsstart gar nicht geplant. Die organisierten Bauherren mischten sich ein, mit Erfolg… (Katastrophen angepasst!)

…Achtung UFO?

…Meyer ist fleissig!

Die Gräben sind zum Teil schonwieder mit Sand angefüllt und verdichtet…

Eine Ebene darüber folgt dann Strom und Telekommunikation…

Am Ende des Tages reichte der Graben bis an die Straße, die Leitungen bis kurz davor …

Der Fotograph half den Jungs bei der Suche nach den Leitungen… (längst vorher bei Wassermann fotodokumentiert :))

Im hinteren Bereich verjüngt sich das Wasser von 110 auf 63er Querschnitt.

Am Ende gibt’s (provisorische?) Entnahmestellen…

[Medien – 10.01.2014]
Overview – Fortschritt des Grabens wieder in Pink dargestellt – ca. Position der spät. Hydranten als blauer Punkt:

Rohr, Rohr und nochmal Rohr

Hydrant 1, vor Haus 4/5…

Rohr in Dämmerung

Hydrant 2 kurz vor Wendehammer

3x 100er KG Rohr für spät. Durchführung unter der Baustraße

[Medien – 09.01.2014]
…achwas, die sind schon da! 🙂

Hier der bisherige Grabenverlauf

Orange ^ Gas ; Blau ^ Wasser

Ein Flansch für einen späteren Hydrant

…weiteres Endlosmaterial für Gas

…kleinere Querschnitte für Wasser, Meterware für Gas

[Medien – 08.01.2014]

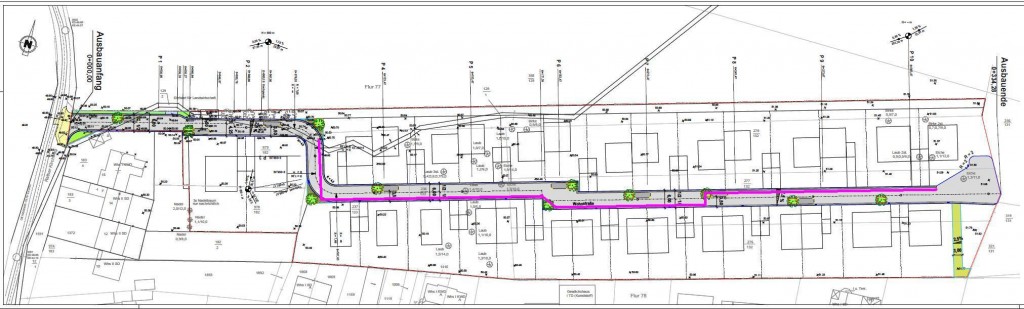

Zur Zeit werden die Gräben für die Medien gegraben (pink dargestellt).
Es wurde im hinteren Teil der Straße begonnen. In Höhe ca. Nr. 11 wechselt der Graben plötzlich die Straßenseite (wir gehen aber stark davon aus, dass er vorher geguckt hat ;))

Nun folgt Wasser und Gas, ab kommender Woche verlegt man dann Strom und die Telekommunikation dorthinein.

Kanal fertig

Veröffentlicht am 6. Januar 2014 von Alex

Antworten

[Update – 06.01.2014]
2 der 15 Straßenabläufe fehlten noch – an diesem ersten Arbeitstag im Jahr auf der Baustelle wurden diese nun heute verbaut.
Vorne in der ersten Rechtskurve

Hinten im Wendehammer zur Feldseite

Pünktlich zu Weihnachten sind die Kanalarbeiten nach 3 Monaten beendet…
8 Schächte, ca. 400m Kanal, 31 Hausanschlüsse und 13 Straßenabläufe (Gullies) wurden verlegt.
Ebenfalls ist der Straßenunterbau vorbereitet.

Sämtliche Maschinen und Ausrüstung bereits abtransportiert

Allein die Walze wacht über den Bau…

HAPPY X-MAS to all! Ho-ho-ho!

Kanal Teil 2 / Versorger und Baustraße

Veröffentlicht am 20. Dezember 2013 von Alex

[Kanal-Baufortschritte bis 20.12.2013]
Material für die Straßenabläufe geliefert (Gully)

Eine Verlegung in DN150 mit Anschluss an einen Kanalabzweig

Verlegt sind nun 13 von 15 Abläufen entlang des nördlichen Straßenrandes

im Schnitt…

[Kanal-Baufortschritte am 12.12.2013]
Overview:

Schacht 8 v. 8 verbaut

Tiefe ab OK Deckel bis Rinne ca. 2,30m

[Kanal-Baufortschritte bis 06.12.2013]
Overview:

Meyer liefert 3. Bagger

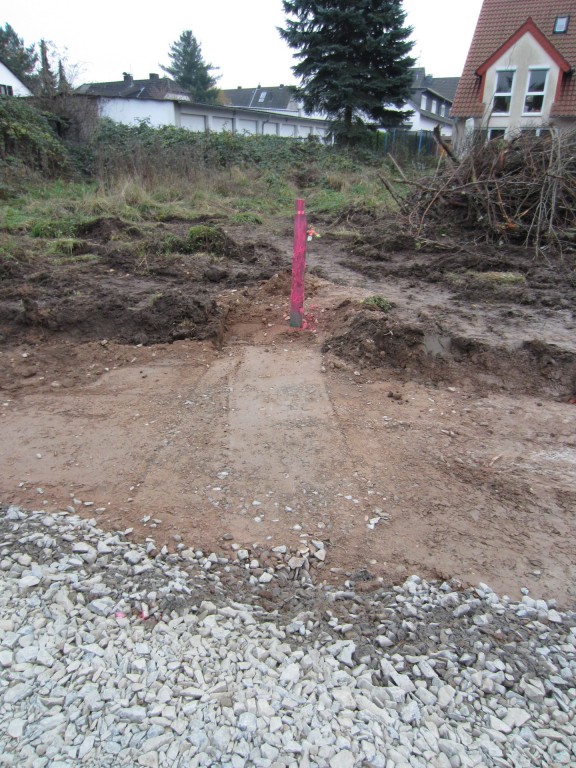

Hausanschlüsse links nun auch verlegt und markiert:

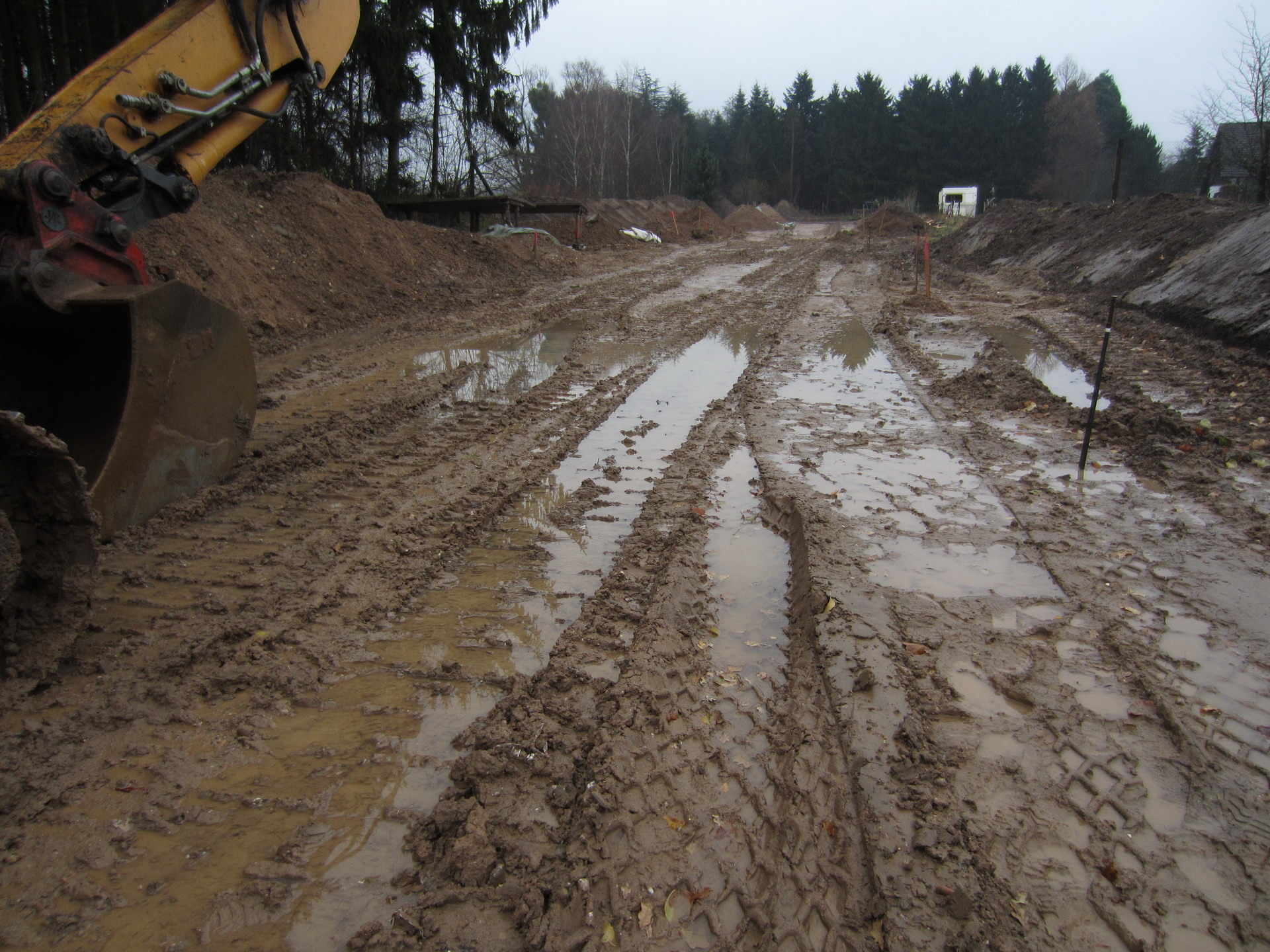

Matsch…

Kanal bis kurz vor Schacht 8 (S8) im Wendehammer verlegt

[Kanal-Baufortschritte 27.11.-02.12.2013]
Overview:

Kanal ab S6

Stehendes Wasser in der Baugrube

Eine alte Singer

Kurz vor S7

Das Rätsel um den weissen Kasten ist gelösst…

Man verwendet Kalk, um die Bodenbeschaffenheit zu verbessern…

Man war sehr fleissig…Grundstück 4, 5 und 6 haben bereits ihren Kanalanschluss (pflockmarkiert)

Es werden fleissig Abzweige verlegt…

[Kanal-Baufortschritte 24.-26.11.2013]
Kurz zusammengefasst, verlegt sind:
– 6 Schächte (v. 8)
– ca. 200m Kanalrohr (v. 400m)
– die ersten Hausanschlüsse
– ca. 200m Straße sind geschottert und verdichtet
Für Anfang Januar sind die Medien bestellt – Strom, Wasser, Gas, Telekommunikation…

Lieferung DN150 Material für die Hausanschlüsse – gerade

…und Bögen in 15, 30 und 45 Grad

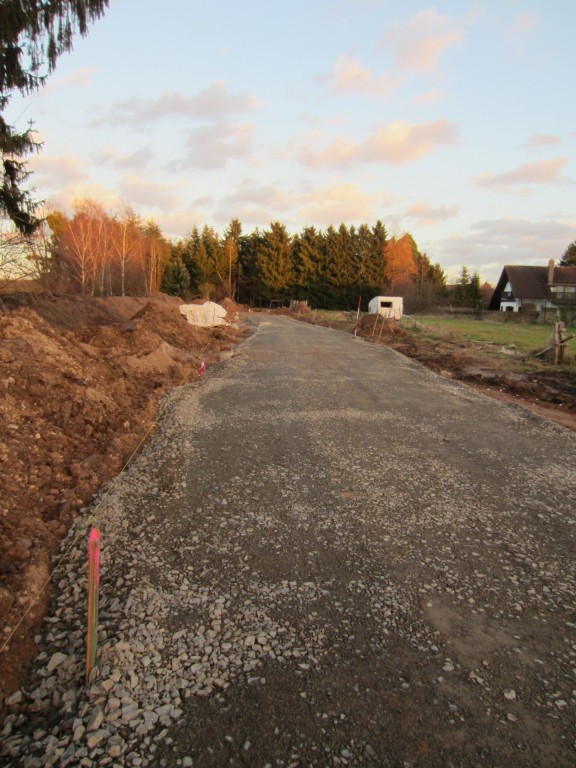

Geschottert und gewalzt…

Schacht 4:

Erste Zweiradbefahrung 🙂

Schacht 5 und 6:

Schacht 6 mit Aufsatz, 48,51m ü. NN:

Erstmalige Reduktion von DN400 auf DN300:

Blick zurück:

Graben ab Schacht 6, man findet Grundwasser / nicht versickerndes Oberflächenwasser:

Lieferung von DN300 Material:

…und Abzweige für die restl. Hausanschlüsse:

[Kanal-Baufortschritte 21.11.2013]
Overview…

S6 sitzt

Blick von S5 auf S6

[Kanal-Baufortschritte 16.11.2013]
Overview…

Bagger mit Schotter-Schredder

Blindstopfen für die DN150-Abzweige der späteren Hausanschlüsse

Schacht 4

DN400-Rohr bereits bis Schacht 5 (im Hintergrund) verlegt

Der Bagger…

Holzpflöcke markieren Abzweige für spät. Hausanschlüsse

Inspektion Schacht 5

Noch genauer 😉

[Kanal-Baufortschritte 13.11.2013]

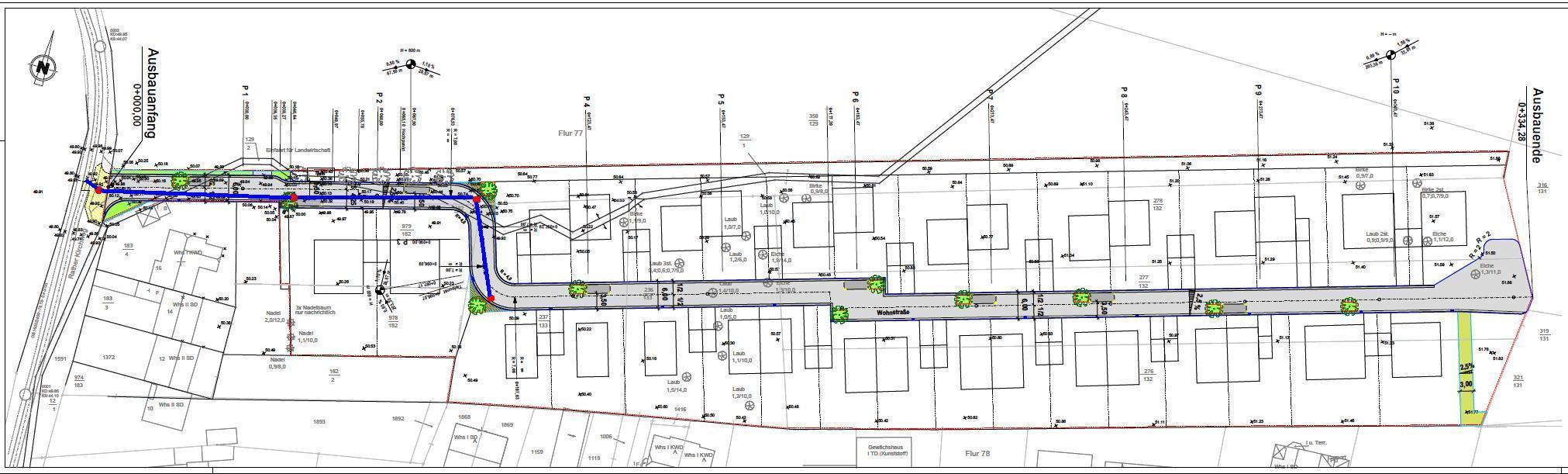

Overview…

…heute in gruselig-nebeliger-Atmosphäre

hatch no. 4

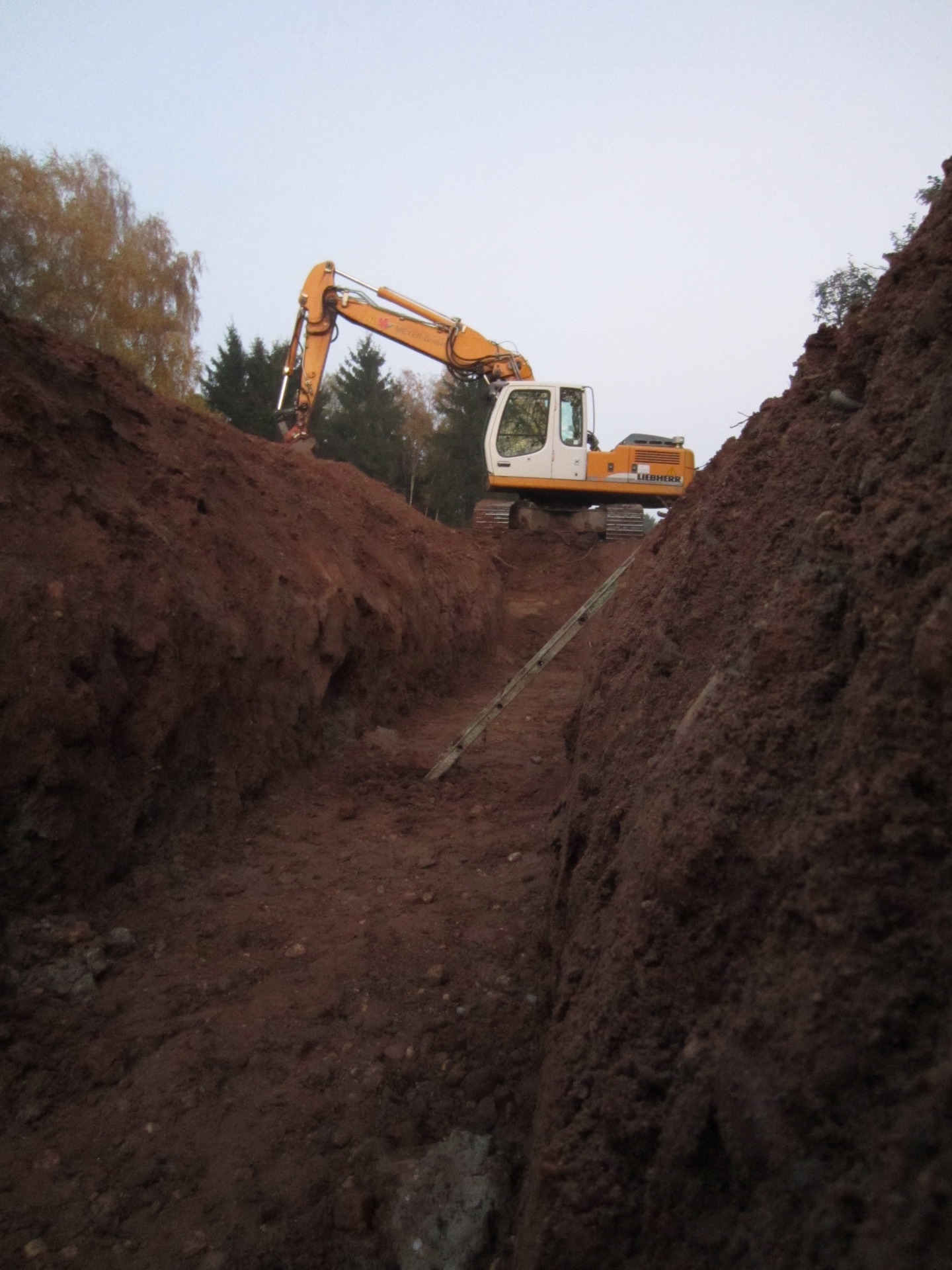

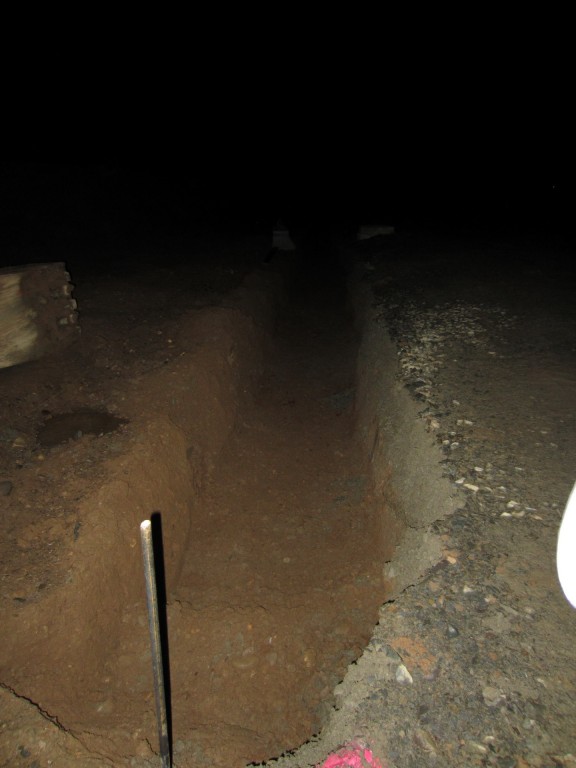

Rohrgraben, rechts unser Grundstück

da muss‘ später ‚alles‘ durch 😉

…der geplante Spielplatz ?!? 🙂

Rohrdurchblick 😉

[Straßen-Baufortschritte 09.11.2013]
Maschinen…

Straßenverlauf mit Knick..

Vergleiche, mittig…

matschig…

UFO-Landeplatz…

mehrere…

wasssn das in Höhe des späteren Wendehammers…

Großkiesel knapp unter der Deckschicht…

eine Probe-tief-Löffelung ?!?

dazu Reste eines Tennisplatzbelages… ?!?

Größenvergleich…

passende Strichachträder 😉

(einsachter.de/w114)

Kanaldeckel, der Erste auf Schacht 1 !

———————————————————————————————————————
[Straßen-Baufortschritte 06.11.2013]
Mein Inspektor und ich:

Parallel wird in Rath der J.J. Burger abgerissen:

So saß man dort vor 100 Jahren im Biergarten bei Kölsch mit Zylinder und Melone:

Zurück auf unserer Baustelle, man schottert die ersten 100-Wassermann-Meter:

Tolles Bagger-Werkzeug ?!? (v.l.n.r. Zweischaufelgreifer, ?weisser Kasten?, Tieflöffel, Schredder)

Some more Desmond hatches (S4-S8):

90m Kanalrohr:

Transporter, Walze, Bauwagen und kleiner Bagger (großer Kettenbagger ist weiter hinten auf den Grundstücken aktiv) 😉

———————————————————————————————————————
[Straßen-Baufortschritte 26.10.2013]
Nachdem die Fa. Wassermann die ersten ca. 100m Kanal verlegt und dessen Anschluss an den bestehenden Hauptsammler vorgenommen hat, findet ein „Bäumchen wechsel dich“ auf der Baustelle statt:

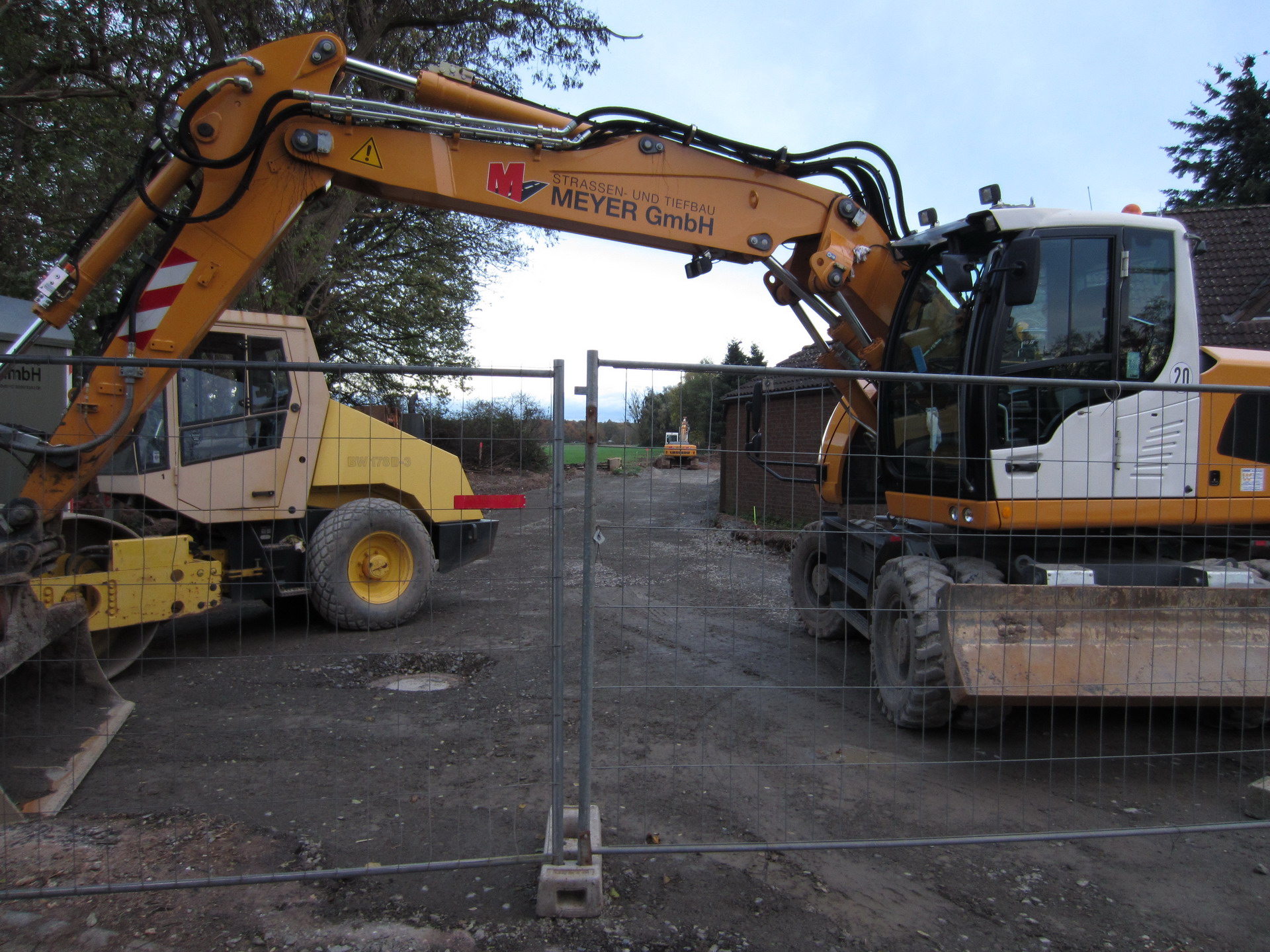

Meyer liefert größeres Werkzeug, Montag soll es weitergehen..

Angeschlossen

Veröffentlicht am 26. Oktober 2013 von Alex

Antworten

[Kanalstatus 26.10.2013]
Overview…

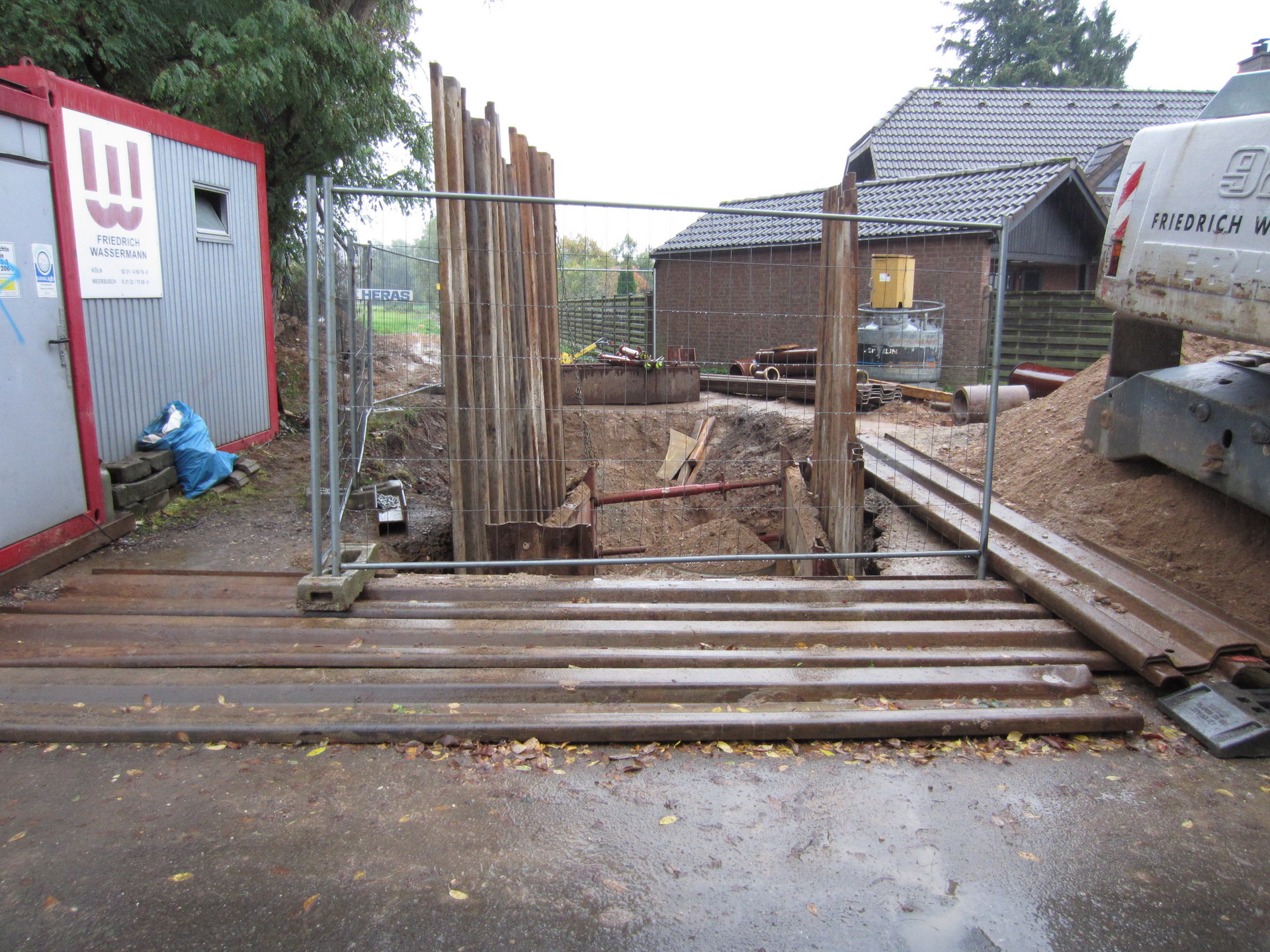

Wassermann ist mit seinem Teil fertig – Blick in den 3. Schacht (S1!), vorne an der Kreuzung.
Oben rechts kommt das DN400 der Planstraße an, dann geht’s über optionale Gitter eine Etage tiefer, wo es unten links im Bogen in Richtung Haupsammler abgeht
