Tag 11 – Schachtanlagen

…heute werden Licht- und Lüftungsschächte angebracht
IMG_4617

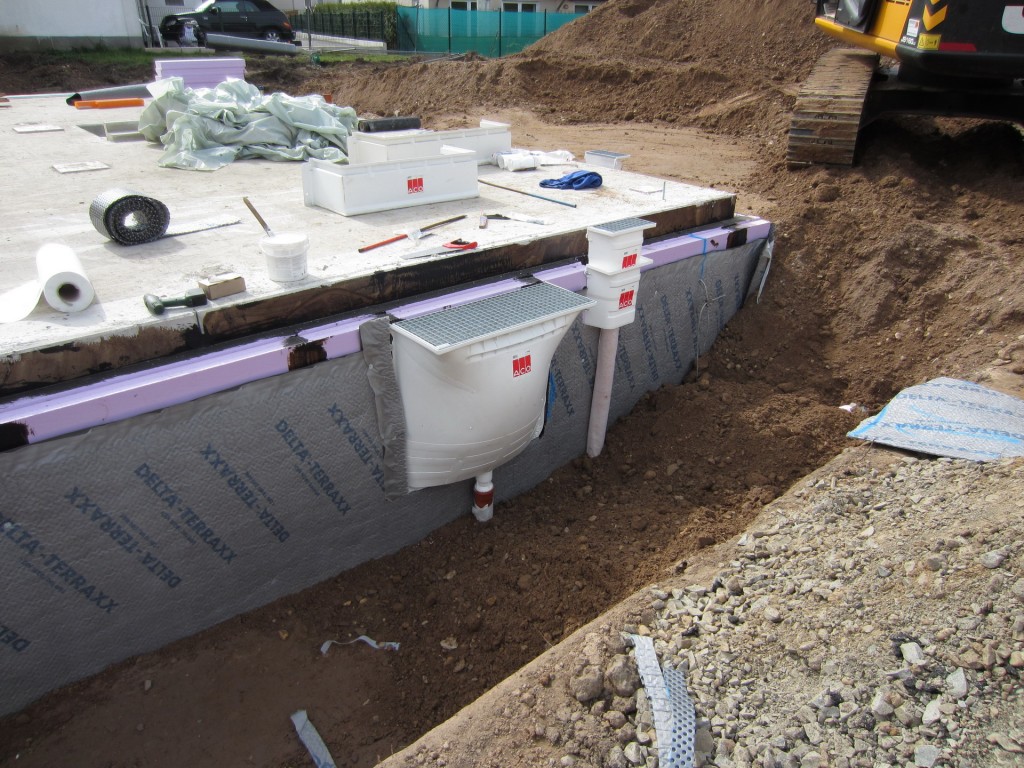

…jeder Schacht bekommt ein Drainage-Rohr zur Versickerung im kiesigen Grund
IMG_4628

IMG_4632

…hier tricksen wir mit einem 125er Schacht – Links das 100er Fenster, Rechts die Abluft des Zentralstaubsaugers 😉
IMG_4633

IMG_4636

…Materiallieferung
IMG_4637

…der Schornstein kommt
IMG_4638

IMG_4643

IMG_4644

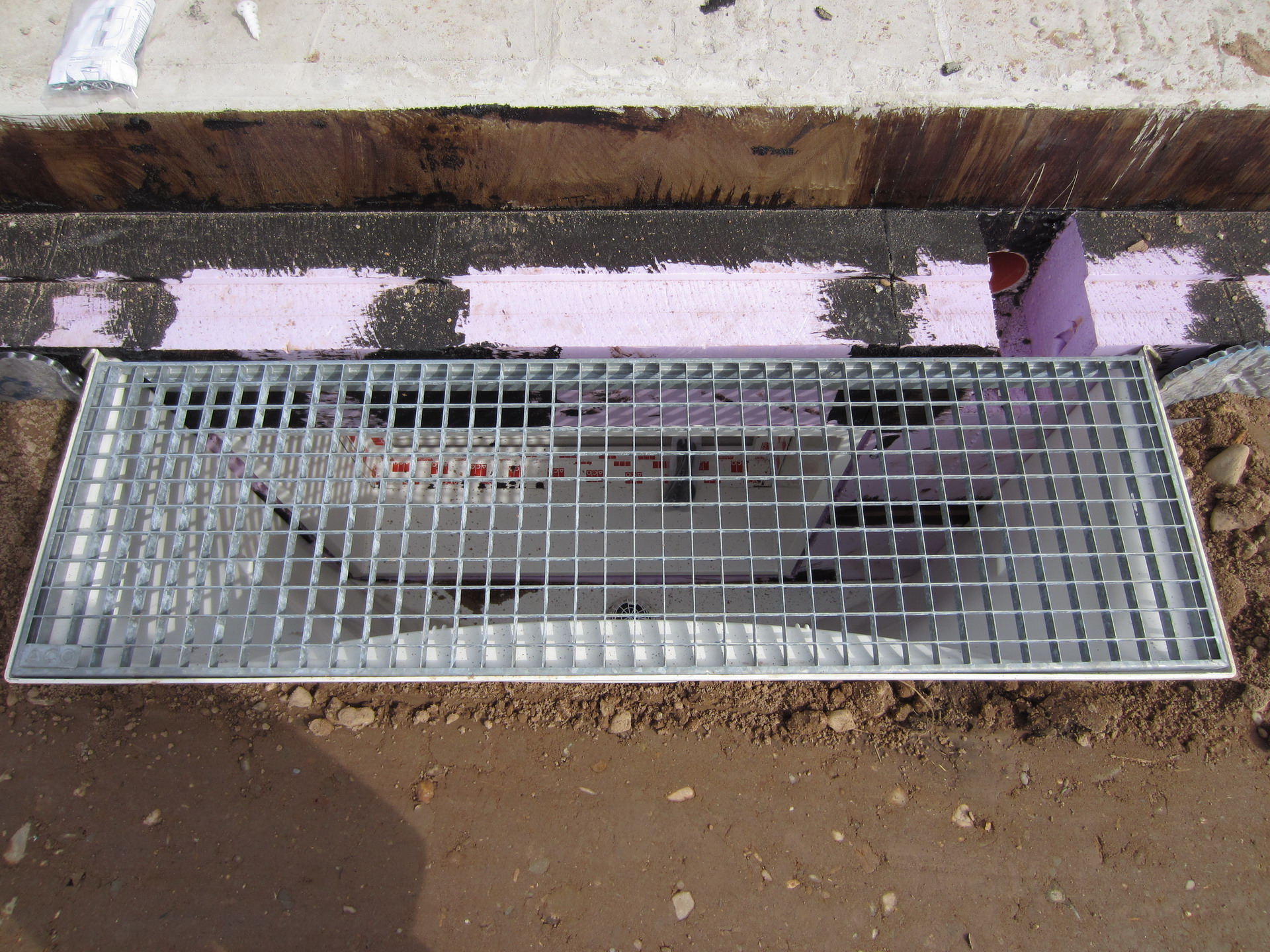

…125er
IMG_4650

…100er
IMG_4653

IMG_4657

…Bauherr testet Rehau
IMG_4665

IMG_4667

…kräftig angefüllt
IMG_4668

…mein Fotoberg fast weg
IMG_4669

…Garten ?!?
IMG_4672

…die Maurer parken ihren Haasen 😉
IMG_4670

Mylius bringt Strom…

Noch nie kam es vor, dass an einem Fr. ein Trafo gestellt wird, am Montag in Betrieb geht und zeitgleich ein Vorabanschluss realisiert, die Baustromverteiler installiert und ein Vorabzähler gesetzt werden 😉 – die Mühen des Bauherrn und der Kompetenz von RheinEnergie, deren Subunternehmer IWI und Mylius Innovation seien Dank- wir verrichten das fast Unmögliche 😉

Hausanschlussmuffe in Kopfloch mit ausreichend 35qmm für spätere Hauseinführung…
IMG_4611

…HA-Kasten in HA-Säule
IMG_4658

…Links schliesst die RE, Rechts wir 😉
IMG_4659

…der Meister prüft und schaut zufrieden aus
IMG_4604

…schicke Sache (der Bauherr storniert das 20kVA Aggregat für heut‘ abend – denn die Maurer können morgen Ihr Silo direkt am Baustrom anschliessen 😉 )
IMG_4663

…der Bauherr sogar schon das Telefon 😉
IMG_4627

…Mylius – Innovation !
IMG_4623

…auch die Nachbarn bekommen ihren Baustromverteiler direkt am Trafo
IMG_4626

Lahmeyer und Tag 10

…es wird zu Ende gedämmt, alle Stöße sind gespachtelt und die ACU-Leibungen werden verbaut
IMG_4507

…sitzt
IMG_4511

…währenddessen wird -E N D L I CH- unser Lahmeyer LCS-E.7 geliefert
IMG_4508
(ohne diese Kompactstation haben wir KEINEN Strom in der Straße ;-( )

…bestehend aus der Mittelspannungsseite (10kV), dem Trafo in der Mitte und der Niederspannungsseite Rechts
IMG_4517

…Aufnahme der Ringleitung links und rechts
IMG_4518

…nach und nach werden die 2×3-Phasen der 10kV-Seite angeschlossen
IMG_4528

IMG_4555

…5 things to better keep in mind 😉
IMG_4519

…die Niederspannungs-Seite (400V) ist bereits fertig
IMG_4522

…auch hier ist der Straßenname „Am Lusthaus“ bereits fest dokumentiert 😉
IMG_4548

…250A Panzer-Sicherungen in Richtung Straßen sind gesetzt, 400kVA von Sekundärseite-Trafo liegen bereit
IMG_4545
(Zwei Plätze verbleiben für direkten Anschluss von Baustrom)

…unser Tiefbauer liefert ein Stück Bagger zum Anfüllen der Baugrube 😉
IMG_4521

…die Noppenbahn zum Schutz der Kellerdämmung vor unserem grobkiesigen Aushub wird installiert
IMG_4523

…der Ringerder wird ins Erdreich um den Keller verlegt
IMG_4525

…Noppenbahn von innen
IMG_4529

…die Bauherrin genießt bei bestem Wetter einen Kaffee auf der KG-Decke
IMG_4531

…mein Foto-Berg schrumpft
IMG_4533

…es wird angefüllt
IMG_4534

IMG_4541

…und schichtweise verdichtet
IMG_4551

…die RheinEnergie – nach dem Warnstreik von gestern, heute mit vollem Einsatz ‚Am Lusthaus‘
IMG_4544

…an allen Enden wird geschraubt, um die In-Betriebnahme heute Abend zu halten
IMG_4543

…Bagger tanken
IMG_4547

…der Trafo ist fertig angeschlossen und die 10kV-Ringleitung geht wieder in Betrieb
IMG_4563

IMG_4562

…753 Liter, abzüglich einem Byps 🙂
IMG_4571

IMG_4570

Tag 8 + 9 – Die Dachdecker sind da…

Klingt komisch, ist aber so – baut man bei V. mit Keller, dämmt der Dachdecker den Keller 😉

Tag 9:
Es wird weitergedämmt…
IMG_4475

…jeder Handgriff der Drei sitzt
IMG_4484

IMG_4498

…sämtliche Stöße werden verspachtelt – Fachwerkkeller 😉
IMG_4500

IMG_4483

…und wieder von ganz nah 😉
IMG_4502

Währenddessen prüft der Bauherr die Kellertreppenauflager…diese werden später in die 175er Wand um das Treppenhaus eingemauert…
IMG_4495

IMG_4494

…Schalung grob mit der Kettensäge angepasst…war dicht 😉
IMG_4497

…Treppenunterseite
IMG_4496

Tag 8:

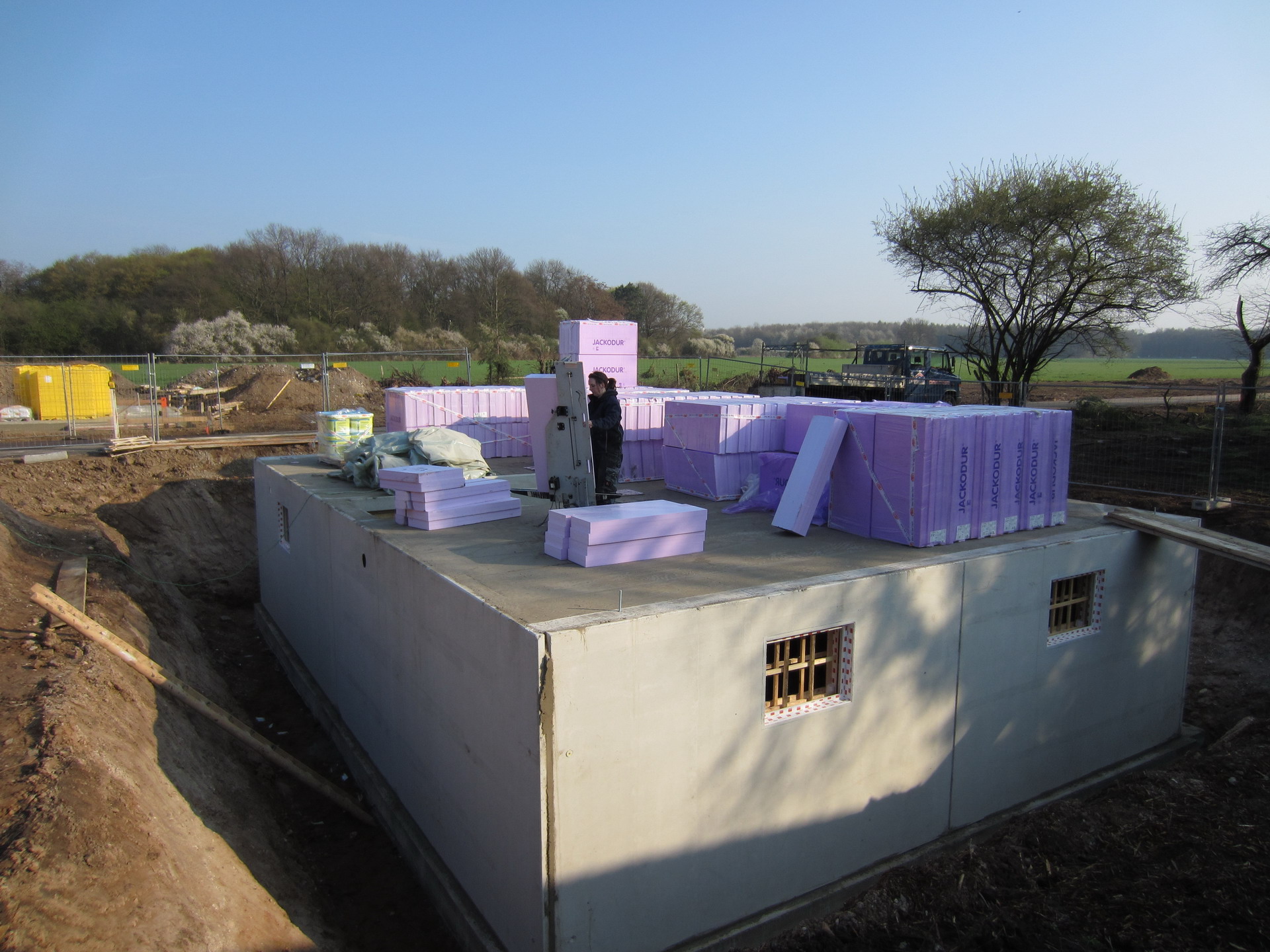

…der Keller wird gedämmt
IMG_4418

…ringsherum wird Grundierung aufgerollt
IMG_4419

…zum Einsatz kommt dazu weber.tec 901
IMG_4420

…der Keller wird komplett verpackt in 20cm Jackodur Perimeterdämmung
IMG_4443

…von ganz weit weg 😉
IMG_4434

…von ganz nah 😉
IMG_4431

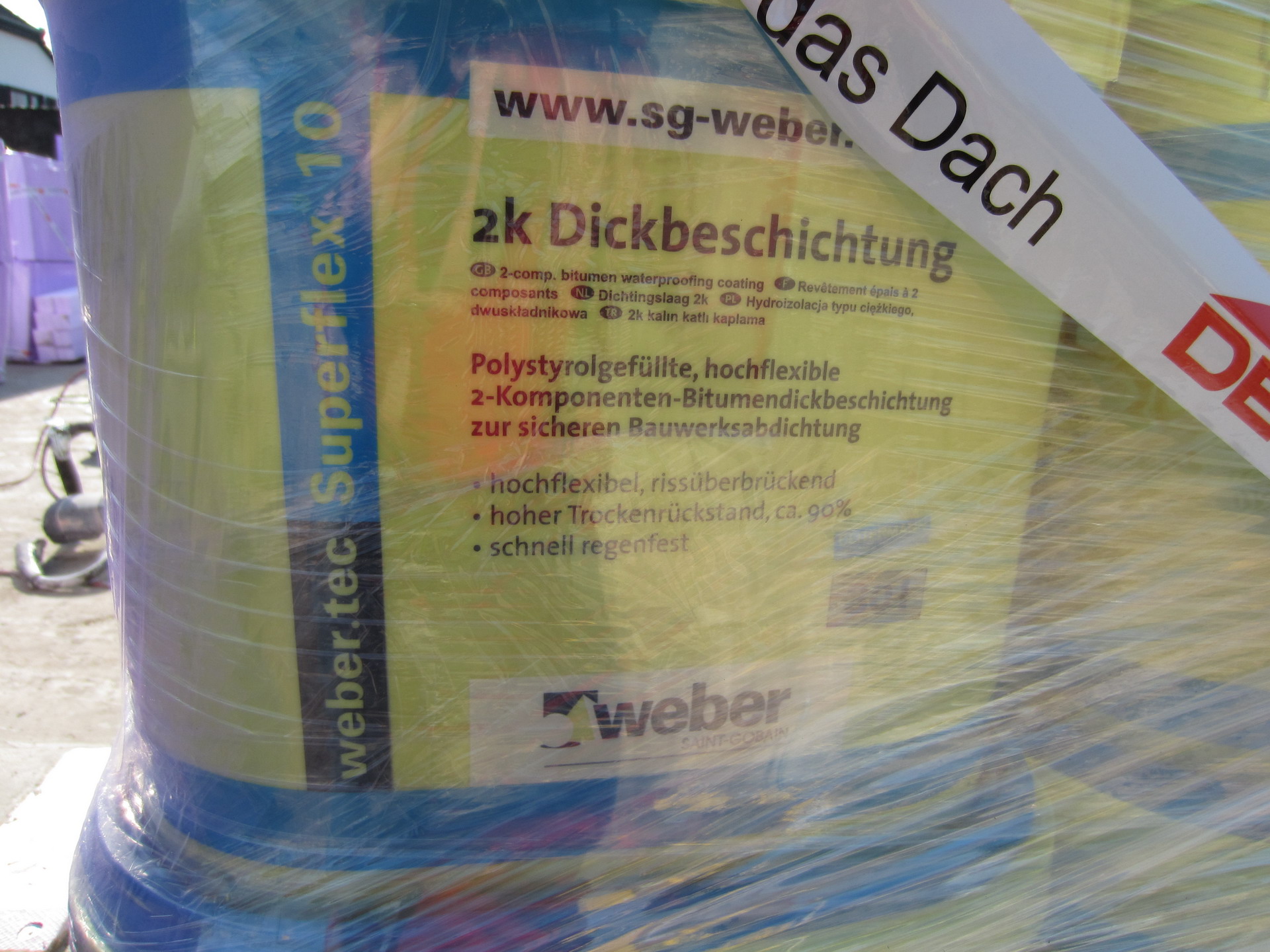

…Jackodur flächig verklebt mit Weber 2k Dickbeschichtung
IMG_4444

…wir entdecken die Tetris-Anleitung des Deckenpuzzles von gestern 😉
IMG_4440

…das Tagesziel Dämmung: Ansicht -A-
IMG_4467

…das Tagesziel Dämmung: Ansicht -B-
IMG_4466

…währenddessen stellt ein Tiefbauer der Rheinenergie das Kopfloch für den vorgezogenen Hausanschluss -Strom- her
IMG_4454

…alte Bekannte aus der ‚Erschliessungsdoku‘ (Kabel drin)
IMG_3630

…kommen wieder zum Vorschein, Telekom vorn, Strom hinten
IMG_4459

Tag 7 – Keller

Material für die Kellerinnenwände steht längst auf der Kellerplatte (Ytong in 115, 150 und 175er Stärke plus Stürze, Mörtel und Feuchtigkeitssprerre)
IMG_4213

IMG_4211

mit Salamis 🙂
IMG_4212

Bautag 7 – 2 Kellerwandteile stehen bereits um kurz vor 9 Uhr
IMG_4251

Die Wärmepumpe ist auch schon da…
IMG_4253

Kellerwände werden von innen mit Stützen stabilisiert
IMG_4265

…die Flügel der Kellerfenster schweben ein
IMG_4266

Wandaufbau des Kellers im Schnitt…
IMG_4267

…drei Seiten gestellt
IMG_4269

…erste Wand der vierten Seite fliegt ein
IMG_4277

…und wird eingepasst
IMG_4279

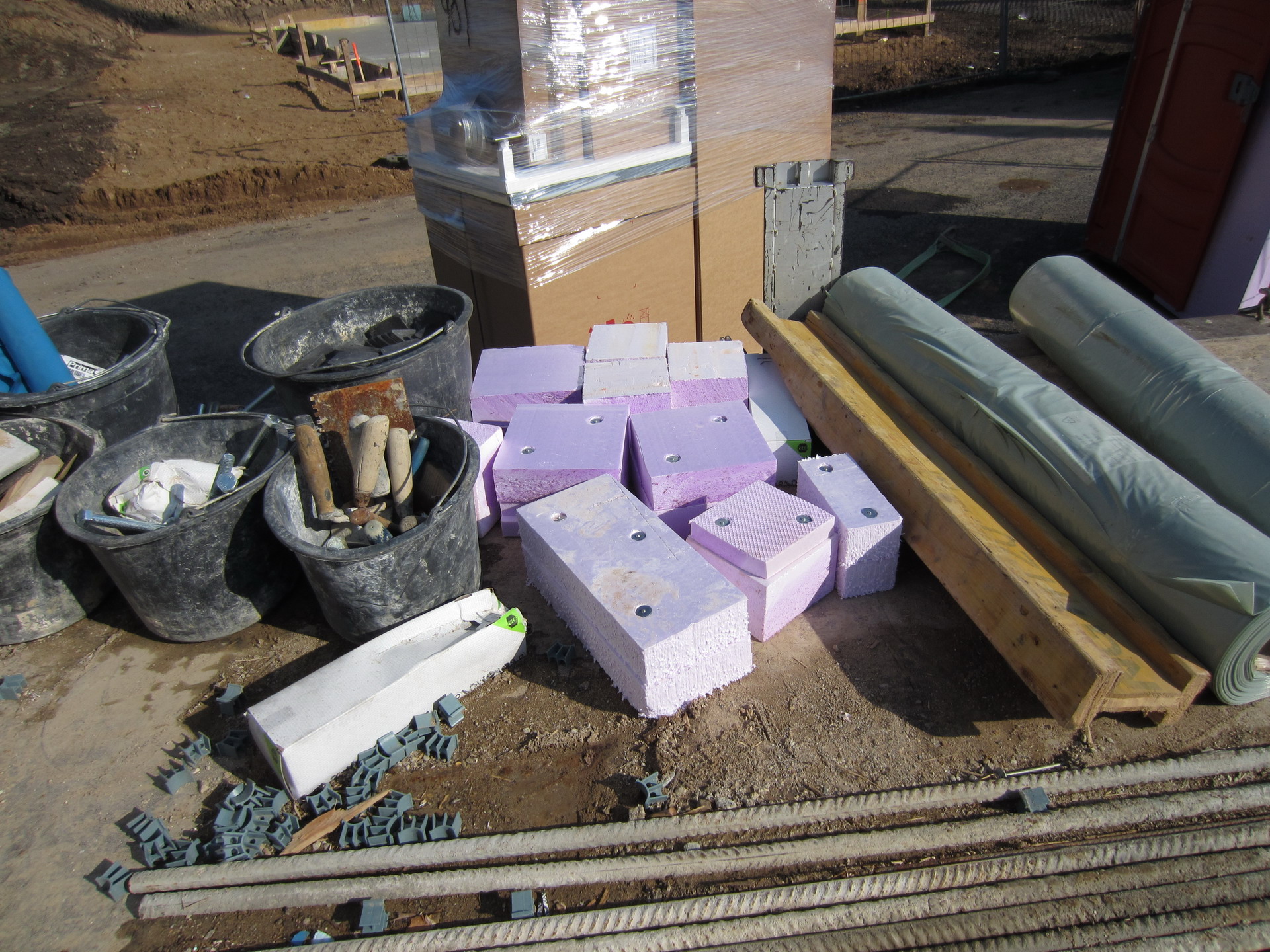

DD (Deckendurchbrüche als Platzhalter aus Styrodur)
IMG_4280

Stützen…
IMG_4290

…letzter und achter Teil der Kellerwände wird eingepasst
IMG_4293

…Armierung und Abstandhalter
IMG_4294

…2 Hebehaken pro Element
IMG_4295

…sehr filligran – wenn alles gut läuft, sehen wir diese Wände nach Fr. nie wieder 😉
IMG_4297

…die Wärmepumpe (Nibe Fighter F755G) schwebt ein
IMG_4298

…DOKAs fertig gestützt und für die Aufnahme der Decke bereit
IMG_4302

…die Kellertreppe kommt
IMG_4309

…und wird mit Kettenzügen austariert
IMG_4311

…die Kellerdecke ist da
IMG_4313

…und los geht’s
IMG_4317

IMG_4320

…Decken-Tetris 😉
IMG_4323

IMG_4329

…Treppe 1
IMG_4330

…Treppe 2
IMG_4331

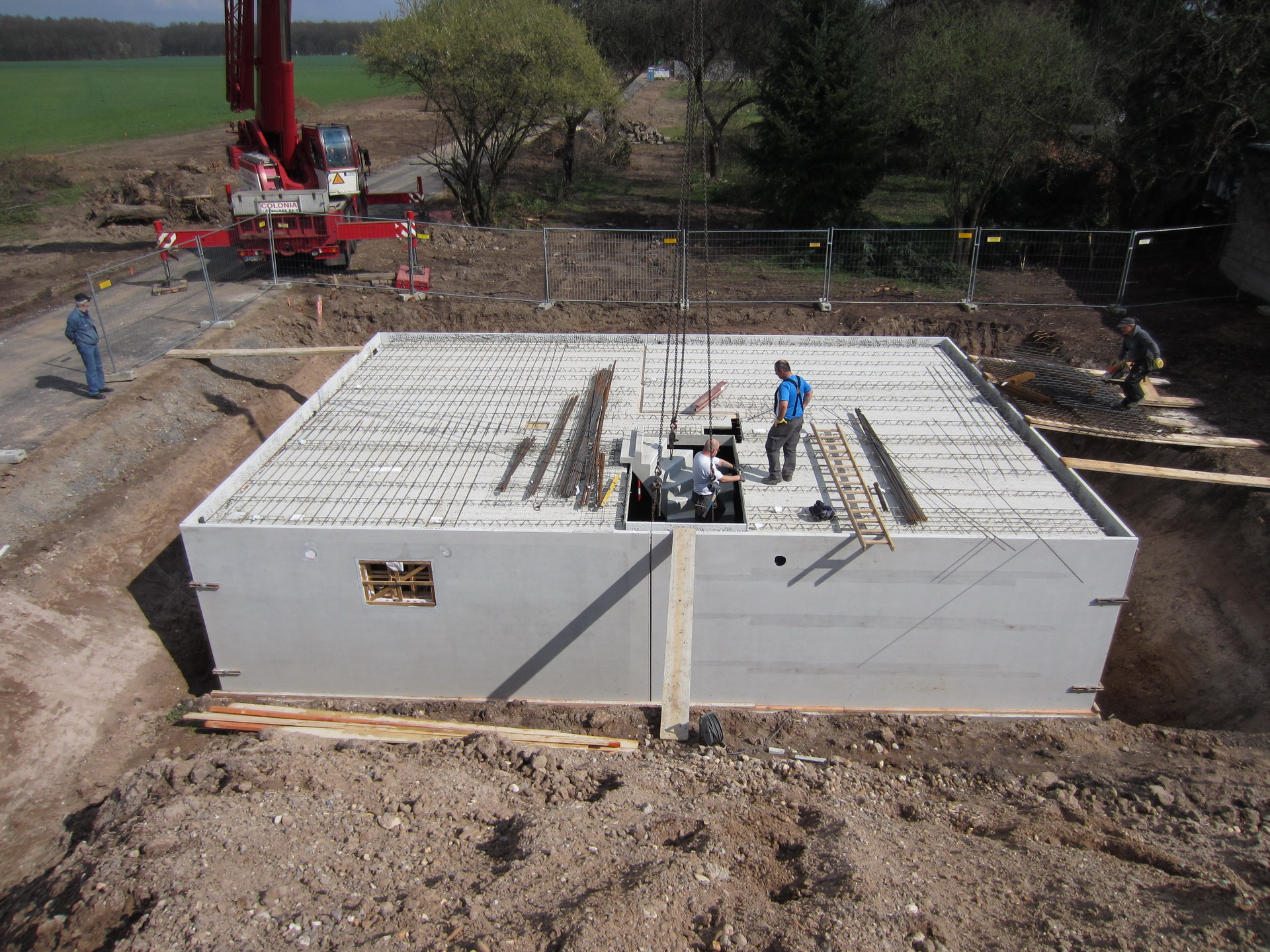

…Treppe 3
IMG_4333

…Treppe 4
IMG_4335

…der Träger
IMG_4338

…währenddessen arbeitet ein Subunternehmer der RheinEnergie am Fundament der Trafostation
IMG_4339

…erste Begehung des Kellers
IMG_4342

…schöne Deckenhöhe 😉
IMG_4344

IMG_4347

…Zulagen
IMG_4354

…die Pumpe ist da
IMG_4357

…und bringt sich in Position
IMG_4360

IMG_4362

IMG_4367

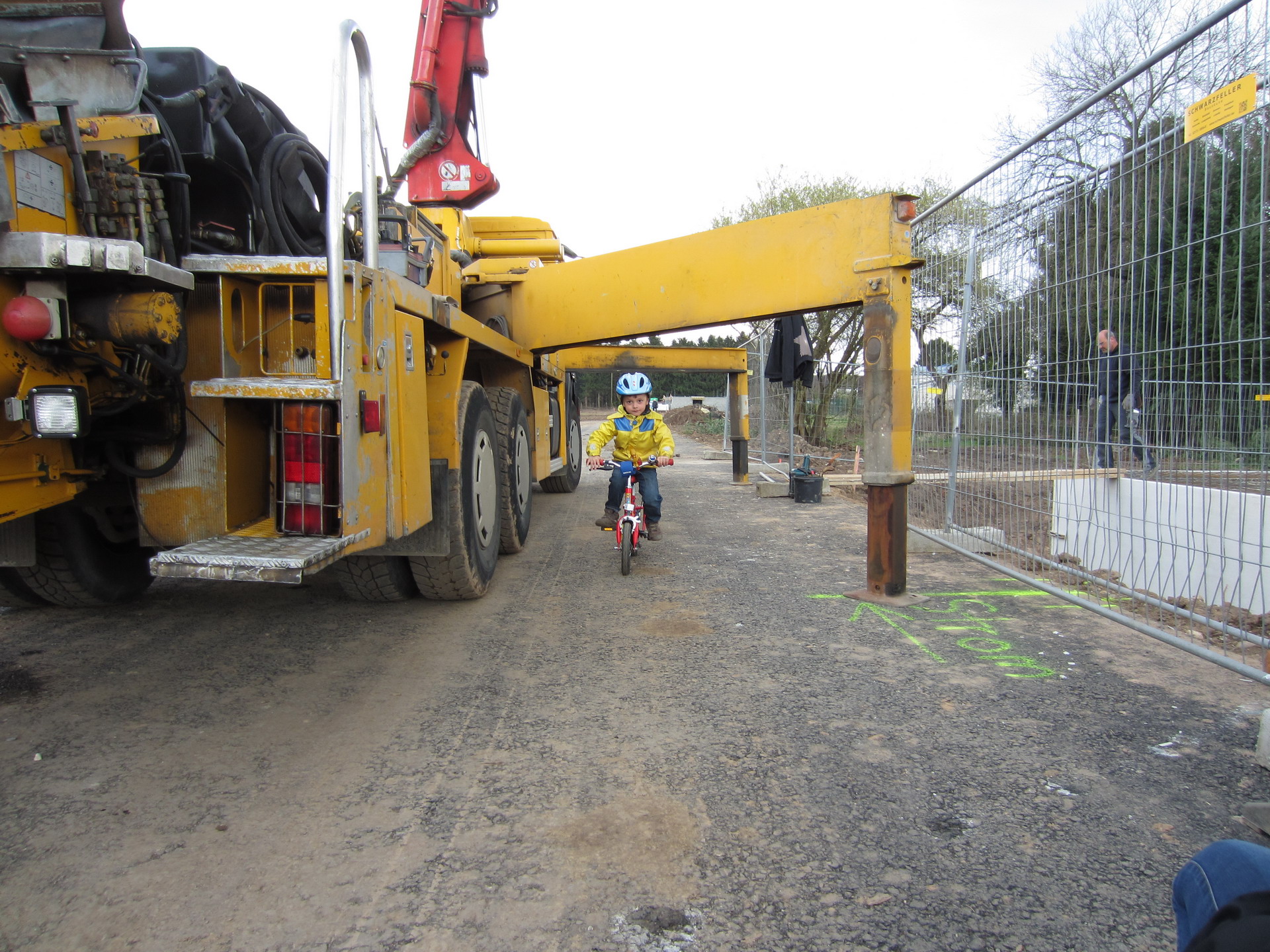

…unser Rennfahrer 😉
IMG_4368

…die Wände werden ausbetoniert
IMG_4381

… die RE schliesst die Vorbereitung für den Trafo ab
IMG_4388

IMG_4397

…KG-Decke wird betoniert
IMG_4400

IMG_4401

IMG_4403

…fertig! 😉
IMG_4405

…hier wird morgen der vorgezogene Hausanschluss für Strom erstellt
IMG_4407

…fertig verpackt 😉
IMG_4409

IMG_4410

…die Bausachverständigen reisen zufrieden ab
IMG_4415

…wir testen den Lieferservice – die neue Baustraße wird störungsfrei beliefert 😉
IMG_4416

…die 3 bauenden Bauherren treffen sich täglich zur Baustellenkontrolle
IMG_4417

Rehau 3/4″

…nach intensivster Recherche meiden wir Baumärkte und Kaufen den ‚Gartenschlauch‘ da, wo ein Baumschulbesitzer auch kaufen würde!
Rehau Premium Quattroflex Plus in 3/4″ (19mm Innendurchmesser) und 50m…
rehau02

Standesgemäß gehört hier ein GEKA-Schnellkupplungssystem dazu, doch wir starten mit dem Gardena Profi-System…
rehau01

Im SKW hält diese Heinz’sche – 🙁 – Anschaffung bereits seit knapp 35 Jahren 😉

Eine Pumpe und 4 Mischer :-)

…wie schon bei Seelen, der berühmte Eimer Werkzeug 😉
IMG_4139
seelen.de

…die Garagen-Öhrchen auch mit Eisen
IMG_4142

…die Pumpe streckt sich
IMG_4151

…Rüssel in Startposition
IMG_4154

…während der Beton durch Brück irrt, wird fotodokumentiert
IMG_4155

IMG_4156

Mischer 1…
IMG_4159

…los geht’s
IMG_4162

IMG_4163

IMG_4165

Mischer 2…
IMG_4167

IMG_4170

Mischer 3…
IMG_4171

IMG_4172

IMG_4175

Mischer 4…
IMG_4181

IMG_4185

IMG_4182

IMG_4186

???
IMG_4187

…der Rest aus der Pumpe geht direkt retour
IMG_4188

IMG_4189

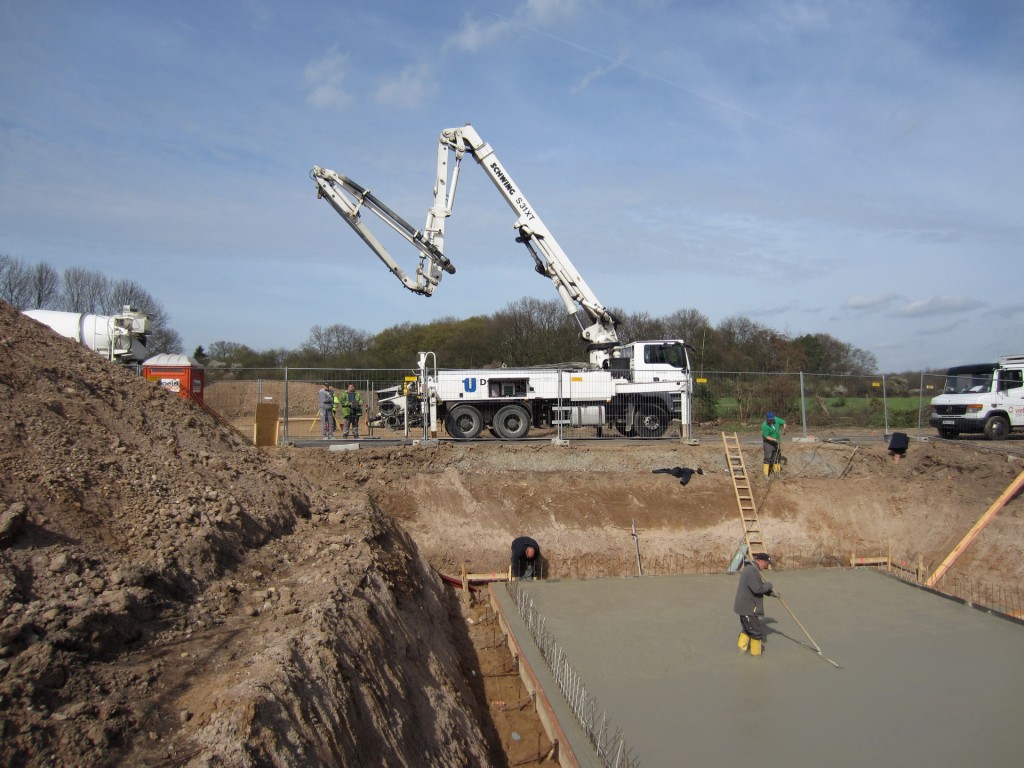

…Rückzug!
IMG_4190

IMG_4191

…bei diesem Anblick der fertigen Bodenplatte ereilen den Bauherren kaum beschreibare Glücksgefühle
IMG_4192

…Anschlag und Auflager für die Kellerwände
IMG_4195

…der frische Beton wird zur gleichmässigen Aushärtung abgedeckt
IMG_4197

…so wartet die Platte auf den Keller
IMG_4199

Tag 5 – Vorbereitung Kellersohlplatte

Verschalung samt 3 auskragender Fundamente für die Tiefengründung der Garage am Haus…
IMG_4115

Die Dämmung kommt mit 2,5h Verspätung…
IMG_4119

…noch viel später kommt endlich die besonders starke Armierung
IMG_4121

…in 100KG pro Matte
IMG_3332

Verbaut sind 10cm Jackodur Perimeterdämmung unter der Kellersohle…
IMG_3335

…darüber die PE-Folie
IMG_3336

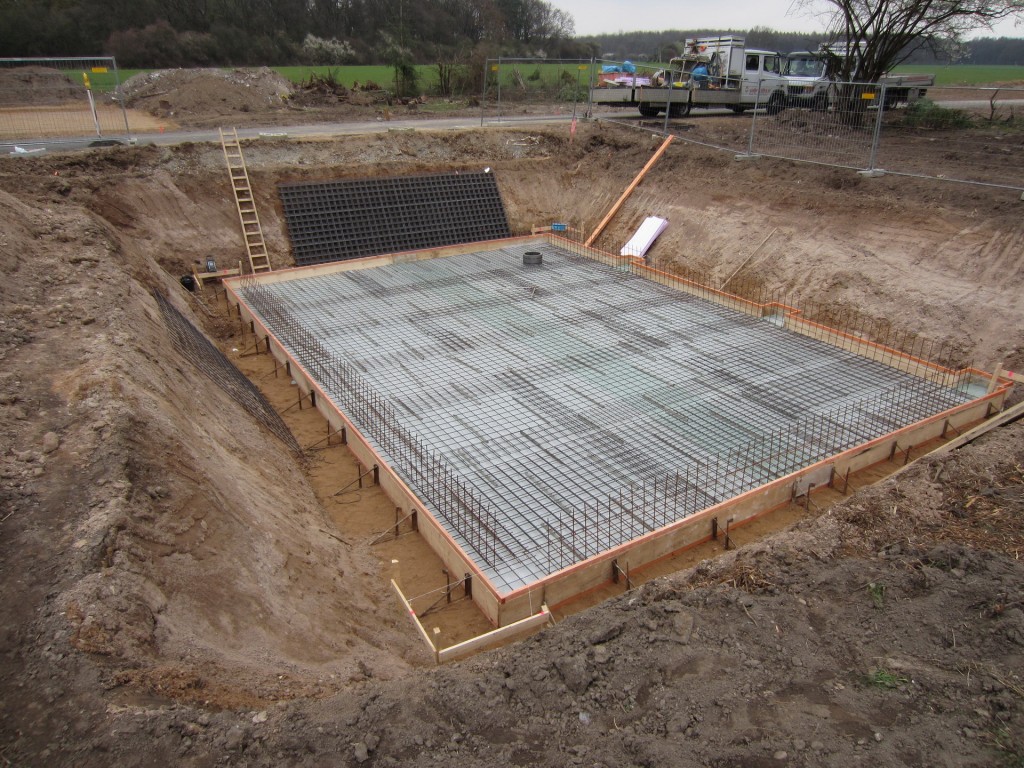

…hier untere Lage Betonstahl verbaut
IMG_4124

…aufliegend auf Dreikantleiste aus Faserbeton
IMG_3337

…gewinkelte Armierung für die Aufnahme der späteren Kellerwände
IMG_4128

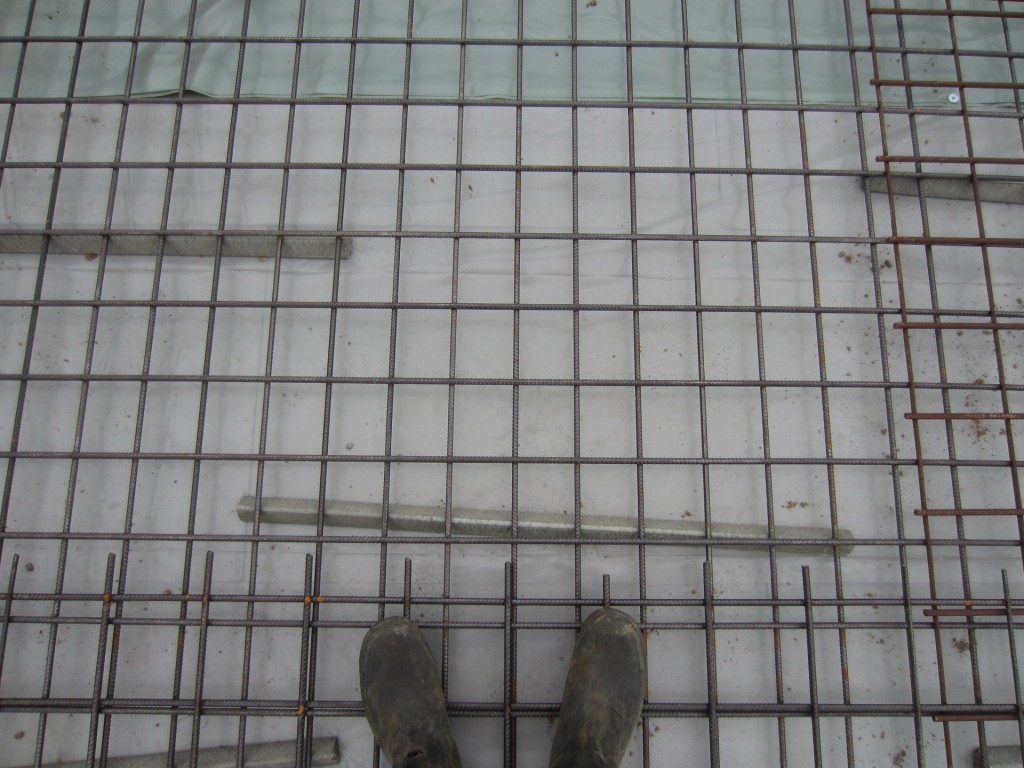

…wild gemixte Stärken und Formate
IMG_4132

…Stand Ende T5: Der ‚Guß‘ wurde aufgrund der verspäteten Materiallieferungen verschoben ;(
IMG_4138

…während dessen spülen 2 Kollegen der RheinEnergie die Gasleitung der neuen Siedlung. Da es hier noch keine Abnehmer gibt muss dies regelmässig geschehen, denn die ‚flammneue‘ Leitung absorbiert das künstlich hinzugefügte Geruchsmittel teilweise und so würde eine eventuelle Leckage ggf. nicht bemerkt werden 😉
IMG_3331

Tag 4 – Absteckung auf Schnurgerüst

…10 Uhr an Tag 4, der Vermesser hat das Schnurgerüst abgesteckt. Rote Kreise markieren die Nägel für die spätere Schnur
IMG_4112

…kurz nach 12 Uhr, Keller samt Kellerdecke und Aussendämmung fertig
IMG_4113
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
😉
…wir besuchen das BV eines Maxime 361 südlich von Bonn mit einer Woche Bauvorspung!
Vielen Dank an Heike und Stefan für die Führung!
