Mit Agatha…

Im Rahmen des Hausbaus bekam lediglich der Kellerflur Wand- und Bodenbeläge – öffnet man aber eine der Türen dahinter, steht man (10mm tiefer) im Rohbau. Das soll sich jetzt ändern! 😉

Zunächst findet eine Profi-Fliesenschneidemaschine den Weg ins Mat-Lager ‚AML8‘ – eine Kaufmann TopLine Standard 630.

…wie auf jeder ordentlichen Baustelle, zunächst wird ‚Der Plan‘ veröffentlicht 😉

Im Flur folgen zunächst die Sockelleisten aus lagerndem V&B X-Plane Material. Drei Jahre nach Estrichlegung sollte es nun nicht mehr zu Setzungen kommen…

…Bauchemie von Sopro – ein Traum in der Verarbeitung 🙂

…feste Fugen werden aus Sopro Flexfuge in Grau erstellt, Anschlußfugen als Dehnfugen mit Silikon. Der Fugenboy unterstützt..

…sehr schön verarbeiten lässt sich diese Form von Silikon, acetatvernetzend nicht essigvernetzend.

…nach etwas Übung, läuft die Silikonisierung 😉

…fast schon Wohnlichkeit nimmt Einzug in den Kellerflur

…größere Herausforderungen annehmend, starten wir im Uhrzeigersinn mit dem Bodenfliesenlegen der restlichen Räume und beginnen mit dem Technik-/Hausanschlussraum.

…mit Betokontakt wird zunächst der rohe Estrich grundiert

…während die Grundierung trocknet, besorgt der Bautrupp Nachschub im Baumarkt des Vertrauens. Sopro in Köln kaum zu bekommen – wir wählen PCI und eine kalibrierte Feinsteinzeugfliese in den Maßen 30×30 mit dem Namen ‚Agatha‘ aus dem einstelligen Quardratmeterpreissegment 🙂

…eine Trockenlegung 🙂

…die Schlagschnur markiert die spätere Fuge der ersten Fliesenreihe

…im Türbereich wird eine Schwelle ausgebildet – die Tür öffnet zum Flur hin

…am rechten Raumrand entlang arbeitet sich der Bauherr mühsam an der Wärmepumpe entlang

…bis in den hinteren Teil des Raumes

…dort angekommen geht es im linken Bereich wieder zurück

…bis vorne hin zur Türschwelle – puh, noch nie gemacht 😉

…nach der Verfugung geht es auch hier an die passenden Sockelleisten

…Sockel einmal ringsrum

…natürlich auch hinter der Wärmepumpe, wo man eigentlich gar nicht mehr hin komm 🙂

…das sieht schonmal gut aus!

…fehlte noch die Silikonfuge

…fast wieder Wohnbereich 😉

…es folgt der Waschraum

…damit in der Zeit weiter gewaschen werden kann, ziehen Waschmaschine und Trockner vorübergehen einen Raum weiter. Natürlich vollständig betriebsbereit und über ‚Baustrom‘ versorgt 😉

…der Wäscheabwurf muss für die Baumaßnahme gesperrt werden und das Treppenauge übernimmt in dieser Zeit die Funktion vorübergehend 😉

…das Spiel beginnt von vorn – Betokontakt

…fertig grundiert – diese sieben und die weiteren 60qm Fliesen folgen 🙂

Z-Wave

Wir erweitern die bestehende Somfy Tahoma (Rollladen-) Hausautomation um den Standard Z-Wave, z.B. zur Lichtsteuerung.

D.h. der externe USB-Port der Tahoma-Box wird um den entsprechenden USB-Key erweitert, damit sind auch Z-Wave Produkte ansteuerbar
IMG_0639

Für den Ausseneinsatz gesellen sich SLV Leuchte samt schickem LED-Leuchtmittel und eine entsprechende Muffe (Somfy Aktor ohne Abb.) dazu…
IMG_0660

…schonmal ausgepackt… besten Dank an MD9., für die Marktsondierung und die Vorauswahl 🙂
IMG_0664

…aber erst gibt’s einen Versuchsaufbau
Getestet hier zunächst die einfachste Variante, Lampe <-> Aktor <-> Ein/Aus Schalter. Funktioniert!
IMG_0640
(Die Kontakte für Hilfs- und Betriebsspannung am Aktor sind hier über eine Wago-Klemme gebrückt – Aktor und zu schaltende Leuchten wären über getrennte Stromkreise betreibbar)

…dann die klassische Wechselschaltung Lampe <-> Aktor <-> 1. u 2. Wechselschalter. Funktioniert auch!
IMG_0641

…dies ist allerdings die Schaltung, die Somfy empfiehlt beim Zweischalter-Betrieb
IMG_0642

…um am Aktor lokal über einen externen Lichtschalter zu schalten, wird dieser an potenzialfrei Kontakte des Aktors angeschlossen. D.h. Glimmlampen im Schalter werden nicht mehr funktionieren.
Wir bauen um… die Glimmlampe am Schalter wird vom Rest isoliert und direkt parallel zum Leuchtmittel verdrahtet.
IMG_0645

…Leuchte aus, Glimmlampe aus
IMG_0644

…Leuchte an, Glimmlampe an. Funktioniert! 😉
D.h. egal ob über den Aktor oder am Schalter geschaltet wird, erkennt man nachwievor am Schalter, ob die Aussenleuchte in Betrieb ist oder nicht…
IMG_0643

…das Erlernte wird direkt verbaut 🙂
IMG_0652

…Testschaltung über Somfy App via Funk
IMG_0657

…funktioniert
IMG_0653

…mit entsprechender Tiefe der Schalterdose lässt sich alles sauber verbauen 🙂
IMG_0654

…im Vorgarten wird das verschleifte Erdkabel aufgetrennt,
IMG_0666

…und die entsprechende -vom Aktor geschaltete- Phase mit dem Verbraucher verschaltet, der Rest stumpf durchverbunden
IMG_0668

…verdrahtet nimmt die Spießleuchte Platz
IMG_0669

…sauber verbaut 😉
IMG_0673

…zu guter Letzt müssen noch die bei Anlage der Aussenanlagen verbauten Erdkabel auf die Verteilung und ihre ensprechenden Phoenix-Klemmen aufgelegt werden
IMG_0649

…abschliessender Test ist erfolgreich
IMG_0678

…das Ergebnis überzeugt – Schaltung nun manuell oder über Hausautomation
IMG_0683

Supra

…unser Bäumchen explodiert förmlich – es schmücken hunderte von rosane Blüten
IMG_8905

…die Pflanzen zur östlichen Grenze nehmen Platz, während die Grillsaison eröffnet wird 😉
IMG_8840

…Beet samt Rasenkante angelegt und Pfützen abgepumpt
IMG_8892

…es geht los, Sand zur Untermischung wird geliefert
IMG_9019

…gewaschener Rollkies 16/32 liegt bereit
IMG_9020

…letzte Blicke auf die Mondlandschaft
IMG_9021

…mit der Fräse wird der Mutterboden aufgelockert
IMG_9022

…senkrechte Drainagebohrungen nehmen fränkische opti-drän Rohre samt Vließ auf – das Innere wird mit Kies gefüllt – zur Erhöhung der Versickerungsfähigkeit an den Stellen, wo zuvor oft Wasser stand
IMG_9025

…der Sand wird aufgebracht und im zweiten Fräs-Gang untergemischt
IMG_9037

…mit gesiebtem Mutterboden wird das Niveau aufgefüllt, die Vorbereitungen für den Rollrasen sind abgeschlossen
IMG_9096

…Walze und Schaltafeln liegen bereit
IMG_9099

…auch vorne ist alles startklar
IMG_9101

…der Rollrasen ist endlich da, Sorte ‚Supra‘ vom Broicher Hof
IMG_9104

…und wird auch sofort verlegt, darunter der Starterdünger
IMG_9108

…kurz abgelenkt 😉
IMG_9419

…die aquazoom 350/2 wässern
IMG_9413

…und A 370 E mäht
IMG_9409

…schön grün
IMG_9400

…fertig! 😉
IMG_9397

…fehlen noch Wandverschönerung und die Eingangsstufe

Über Photinia fraseri und Prunus und Pandora…

…nachdem die Reste der Baumaterialien der Einfahrten verschenkt, entsorgt oder anderweitig verbaut sind ist Platz um im Vorgarten fortzufahren.
Dafür wird am Kiesstreifen ebenfalls eine Rasenkante aus Rechtechkpflaster eingebaut und für die spätere Stromierung ein Erdkabel verschleift. In die Mitte soll ein Baum, daher hier Mehraushub.
IMG_8671

…als Abgrenzung zwischen Rasenfläche und Pflanzbeet wieder eine Reihe Rechteckpflaster als Rasenkante – später noch eingeschwemmt mit Tubag wasserundurchlässigem Pflasterfugenmörtel – eingebaut.
IMG_8700

…eine nachbarschaftliche Sammelbestellung Mutterboden trifft ein – 23,5to 🙂
IMG_8736

…und wird selbstverständlich noch am selben Abend verbaut!
IMG_8745

Jetzt braucht es noch Pflanzen – mit tatkräftiger Unterstützung und Laderaum geht es an die Holländische Grenze an den Niederrhein
IMG_8749

…wir haben geladen – jede Menge Glanzmispeln (Photinia fraseri Red Robin), großblättrigen Kirschlorbeer (Prunus laurocerasus Rotundifolia) und Rindenmulch.
IMG_8752

…angekommen, sitzen die Glanzmispeln direkt Probe.
IMG_8757

…bei strahlendem Sonnenschein – die PV macht fast Pmax –
IMG_8778

…wurde gepflanzt und gemulcht.
IMG_8773

Sehr schön, aber das Wichtigste fehlt noch…
IMG_8781

…der Baum – eine Zierkirsche Pandora (Prunus Pandora) als Hochstamm
IMG_8828

…gut verpackt
IMG_8832

…gepflanzt und abgestützt
IMG_8832

…sobald es etwas trockener ist folgt die Rasenfläche.
IMG_8836

…hinten entsteht ein (Hoch-) Beet (aus Restmaterial) indem der Großteil des Kirschlorbers verschwindet.
IMG_8836

…unserem Bäumchen gefällt es offensichtlich sehr gut an seinem neuen Standort – es beginnt direkt zu blühen 😉
IMG_8836

Es folgen weitere Beete im Garten und der Rasen…

Phönix und so…

Bei der Elektroplanung gab es für den Keller zunächst nur das laut V.-Bauleistungsbeschreibung Standardprogramm, jeder Raum hatte 1-2 Deckenauslässe, einen Schalter und eine Steckdose in Türnähe. Lediglich der Keller-Flur mit Unterputz-Elektrik kam besser davon.
Genaugenommen hing all dies plus Zentralsauger, Raumentfeuchter, Minilüfter, USV und IT-Krams, SAT-Verteilung, Zirkulationspumpe und Speicherladepumpe und deren Steuerung genau auf einem flinken 16A Leitungsschutzschalter. Funktioniert, geht aber schöner!
Der Rest des Hauses liegt schliesslich auf 40 Automaten und 6 FI-Schutzschalter in Haupt- und Unterverteilung verteilt. 😉

Das ändert sich jetzt auch für den Keller! Licht und Steckdosen werden getrennt -wie im Rest des Hauses auch- und Großverbraucher wie Zentralsauger erhalten eigene Stromkreise.
Dazu müssen bestehende Leitungsführungen aufgeteilt und bereits vorhandene Steckdosen und Lichtschalter ggf. umverdrahtet werde. Alles was mit der Wärmepumpe zu tun hat – Pumpen, Ladesteuerung etc. wandert auf deren Stromkreise.

Zunächst wird Material beschafft, passend zum Verbauten…
Phönix, Ekont, Hensel, Busch-Jaeger, Jäger Direkt, Kathrein, AEG, Mennekes und Litzenmaterial samt Adernendhülsen in verschiedensten Größen.
IMG_6530

…Hauptverteilung (HV) vorher, nicht ganz ’nackig‘, oben noch etwas Platz im rechten Feld (Im Bild unten haben neue Automaten bereits Platz genommen)
IMG_6542

…es wird geschraubt…CEE hier
IMG_7012

…CEE dort
IMG_7013

…ein Eimer meiner lieblings Phönix-Klemmen (PIK, UK, USLKG, UKKB, UISLKG, AKG, UKN samt Deckeln und verschiedenster Endhalter und -Klammern) 🙂
IMG_6944

Zusätzlich verbaut werden 1x32A CEE, 1x16A CEE, 7x Doppel-Schuko AP, 2x Einfach-Schuko AP und 1x Dreifach-Schuko. Diese und die neuen Zuleitungen zu den einzelnen Räumen gilt es nun in der HV aufzulegen.

…es wird also voller 😉
IMG_7046

…Klingel jetzt separat abschaltbar, 6qmm Zuleitung UV OG jetzt auch über Phönix-Klemme
IMG_7011

…herrlich
Neu: C-Schiene oben, Links – vier Kreise mit eigenem N (FI) für Keller 1/2
Bestand: C-Schiene oben, Rechts – PV-Anlage (zwei Kreise PV-Backup, Strg. Schütz, Local-Out, Grid)
C-Schiene Mitte, Links – Bestand: 2x16A CEE Garage, 1x32A CEE Garage, Neu: 1x16A CEE Keller1, 1x32A CEE Technik mit eigenem N (FI)
Bestand: C-Schiene Mitte, Rechts – Wärmepumpe Stgr, 3x230V, Tarifrelais
IMG_7047

…untere Reihe, hier die Automaten samt FI für Keller1 und 2
IMG_6990

…fertig!
IMG_7031
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
…wir schalten zu 😉
IMG_7033

Wo wir dabei sind, legen wir direkt noch Doppel-SAT und Doppel-LAN in Keller1, Keller2 und in die vorhandenen Leerrohre in den Spitzboden für geplanten Ausbau.
LAN-Verteiler farbkodiert nach Etagen 😉
IMG_7067

Und Dokumentation nicht vergessen! 😉
IMG_8458

IMG_8466

IMG_8463

Analoge CMDB 😉 (x kennzeichnet die PV-Phase, hier direkter Eigenverbrauch möglich)
IMG_8459

4.586 l/h

…der bestehende Aussenwasserhahn im Vorgartenbereich ist leider (da habe ich bei der Rohbau-Sanitärinstallation nicht aufgepasst) nur mit einem 16er (Aussen-) Rohrdurchmesser angebunden…und bringt so nur schlappe 390ml die Sekunde (1.414 l/h). Man könnte sagen ‚es tröpfelt‘ 😉
IMG_8440

…von innen
IMG_5706

…die Vorbereitung um das zu Ändern treffen wir bei Anlage der Terrasse…
IMG_8007
(32er PE-HD Rohr wird in Richtung Garten verlegt – ganzer Beitrag hier Vanity kann)

…um dieses anzuschliessen wird Material bestellt.
IMG_8291

…PVC-U Rohr und Fittinge in 32er Durchmesser plus Schelle
IMG_8293

…gebohrt durch Garagenwand…
IMG_8280

…wird auch in Richtung Garten ein Kemper Frosti Plus eingebaut – nicht das Erbensrohr, sondern direkt die Variante mit 1″ Anschluss!
IMG_8278

…verrohrt
IMG_8353

…und wart- und demontierbar angeschlossen
IMG_8349

…jetzt die andere Seite…weitere Zählerbrücke im Keller montiert (Aussenwasserhahn läuft über Zwischenzähler, um die dort verbrauchten Kubikmeter von der Kanalgebühr abzusetzen)
IMG_8359

…die zweite Seite des PE-Rohrs ist nun auch angeschlossen
IMG_8360

…geeichte Uhr
IMG_8364

…jetzt muss nur noch das
IMG_8423

…hier rein 😉
IMG_8424

…in einem Wartungsfenster 😉 wird angeschlossen
IMG_8429
[Der Kenner erkennt, dass hier VOR Druckminderer installiert wurde – mit Absicht! :)]

…das Ergebnis überzeugt – hochgerechnet 4.586 l/h (bzw. 1,27 l/s) 🙂
IMG_8437

…nochmal im Vergleich 😉
IMG_8440
Dazwischen liegt nicht nur bei doppeltem Rohrdurchmesser ein Faktor von 3,3!, sondern auch eine Halbierung des Kubikmeter-Preises! Für Köln gibt es hier Info zum Absetzantrag bei der StEB.

…im Frühling folgen auch Abnehmer wie Rasen und Pflanzen!

Werk K

Nachdem die Randsteineinfassungen allesamt fertiggestellt sind, wird Waschkies in der Körnung 16/32mm für den Streifen rund ums Haus bestellt.

Die lokale Kiesgrube liefert prompt…
IMG_7988

…noch am selben Abend wird verbaut
IMG_8005
[3,5t Grauwackesplitt als Pflasterbettung liegt ebenfalls bereit]

…in der linken Einfahrt und im Weg zw. Haus und Garage fällt der Kiesstreifen schmaler aus. Hier wird quasi nur die 20cm Perimeter-Dämmung des Kellers -plus ein Spalt ins Erdreich zur Versickerung von Wetter- verdeckt.
IMG_8007

…Montags bestellt, liefert Berding Mittwochs bereits 70qm Rechteckpflaster 😉
IMG_8009

…original Kölnisch Pflaster, Made in Bickendorf 😉
IMG_8082

…erste Probelegungen
IMG_8048

…Baustoff-Magazin jetzt auch um Feinsplitt für die Fugen erweitert
IMG_8084-1

…Einfahrt links bereits verfugt und gerüttelt
IMG_8088

…Halbverband beidseitig in Rollschicht eingefasst
IMG_8090

…streng nach Herstellerangabe wird selbstverständlich nur mit PU-Schonmatte gerüttelt
IMG_8047

…der Wettlauf mit dem Christkind beginnt, zwei Tage vor Heiligabend geht’s auch an die rechte Einfahrt
IMG_8078

…Tragschicht mit Gefälle fertig gestampft und gerüttelt
IMG_8093-1

…Splitt wird eingebracht
IMG_8095-1

…bei knapp unter 20 Grad und 3000W Flutlicht werden das Feinplanum abgezogen und bereits die ersten Reihen gelegt
IMG_8099-1

…ein Schnappschuss der Nachtschicht
IMG_8110

…es läuft flüssig von der Hand
IMG_8101

…23. Dezember 2015, 19:42 Uhr – geschafft 🙂
IMG_8117

…Passstücke, Fuge und Rütteln folgt „in den Tagen zwischen den Tagen“ 😉
IMG_8115

FROHE WEIHNACHTEN 2015 !

Koki

…fast vergessen, für den späteren Ofen endet das Zuluftrohr hinter dem Gartentor und muss umgelegt werden
IMG_8089

…das machen wir dann natürlich in KG160
IMG_8093

…Fleck-Belüfter sitzt probe
IMG_8095

…währenddessen entsteht im Wendehammer der Weg um den späteren Spielplatz herum
IMG_8099

…Rechteckpflaster in Ellbogenverband 🙂
IMG_8102

…wir schliessen die sechs Meter Randstein von Haustüre bis Terrasse
IMG_8112

..Lufthutzen-Integration 😉
IMG_8113

…hierum
IMG_8108

…und dortherum
IMG_8107

…vermutlich nicht von besonderem Interesse…aber so sieht das aus, wenn der Bauherr Randstein setzt 🙂
IMG_7909

…Einfassung in rechter Haushälfte hiermit abgeschlossen
IMG_8106

…Lieferung ‚Spielplatz‘ wird eingangsuntersucht 😉
IMG_8118

…was zu Rutschen ist auch dabei
IMG_8116

…am Abend bereits verbaut, aber leider noch gesperrt
IMG_7944

…für den Trockenschnitt für ‚zwischendurch‘ wird der Maschinenpark um 230er Winkelschleifer mit passendem Diamantblatt ergänzt – unterschätzt wird dabei der Anlaufstrom von 9,2 Ampere
IMG_7963

…das hält keinen flinken B16 Automaten mehr ‚oben‘ 🙁
Workaround zum nicht Nachmachen, 32A CEE träge abgesichert landet auf 16A CEE und dann auf 16er Schuko 🙂
IMG_7960

…auch Rechts der Anschluss zum Strassenniveau
IMG_7965

…die Jungs 🙂
IMG_7968

…es folgen kleinere Nacharbeiten, dann kommt Pflaster 🙂

K760 und ‚Was machen wir jetzt…‘

…naja, zunächst kaufen wir weitere 54 Meter 8x25x100 plus 4 Meter 8x30x100 (o. Abb.) KANN Kantstein
IMG_7830

…in mager angerührtem Beton
IMG_7828

…und mit Wacker-Stampfer verdichtetem Schotterunterbau sitzt der erste Stein 😉
IMG_7825

…um einen Höhenunterscheid von bis zu 20cm auszugleichen, bekommen die ersten Meter eine 30er Höhe, ab dann reicht ein 25er Stein
IMG_7829

…teilweise kommt soviel Wasser von oben, dass es aussreicht, den Estrich trocken in den Graben zu schaufeln, der Regen sorgt automatisch für das richtige Mischverhältnis 😉
IMG_7842

…und Links geht’s gleich weiter um bis zu 7cm Höhe zum Nachbarn auszugleichen
IMG_8069

…erstaunlich, die ersten 20 Sack Estrichbeton sind schon fort und es muss Nachschub her
IMG_8058

…weitere 1,25 Tonnen stehen bereit
IMG_8057

…eine Husqvarna K760 schneidet wassergekühlt 🙂
IMG_8056

…Betonrandstein wie Butter 😉
IMG_8083
[Nach Anfertigung einer Schnitttafel mit Anschlag und einer Lehre für den Anschnitt, wirds auch gerade (Hartholz, Winkel und Schraubzwingen)]

…Mixi mixt 40 Sack (1,6 Tonnen) Estrichbeton für 36 Meter Randstein (1,3 Tonnen)
IMG_8080

…mittlerweile läuft die Sache erstaunlich gut von der Hand, Beton rein, glattziehen, Stein rein, ausrichten, ein paar gezielte Schläge mit dem Schonhammer, Rückenstütze ausbilden und fertig…nächster 😉
IMG_8084

…so arbeitet es sich einmal ringsrum
IMG_8085

IMG_8079

…noch bei Flutlicht wird das Tagesziel erreicht
IMG_7866

…auch hier ‚ums Eck‘
IMG_7867

…nach ein paar Vorarbeiten müssen noch knapp 20 Meter Randstein verbaut werden, danach folgt Kiesstreifen, Beet und Pflasterung.

Cumaru

…bei besonderen Projekten besuchen wir -wie immer- den Holzhändler unseres Vertrauens – Jungbluth in Neuss
IMG_7395

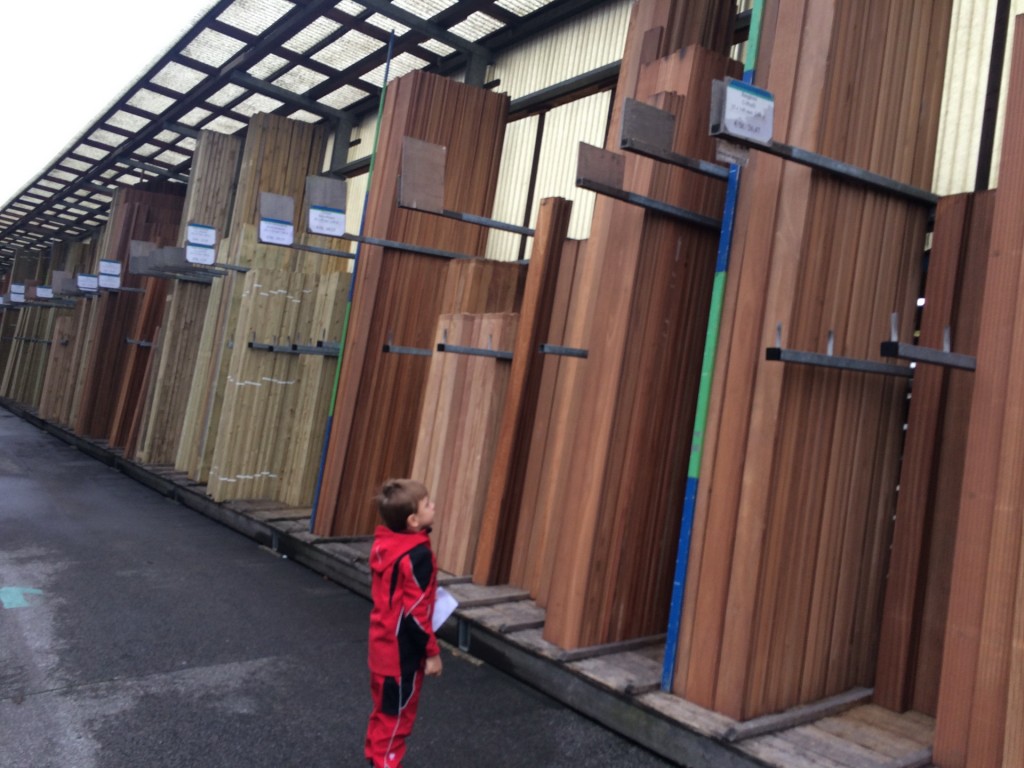

…die Auswahl an Bankirai und Cumaru ist groß
IMG_7396

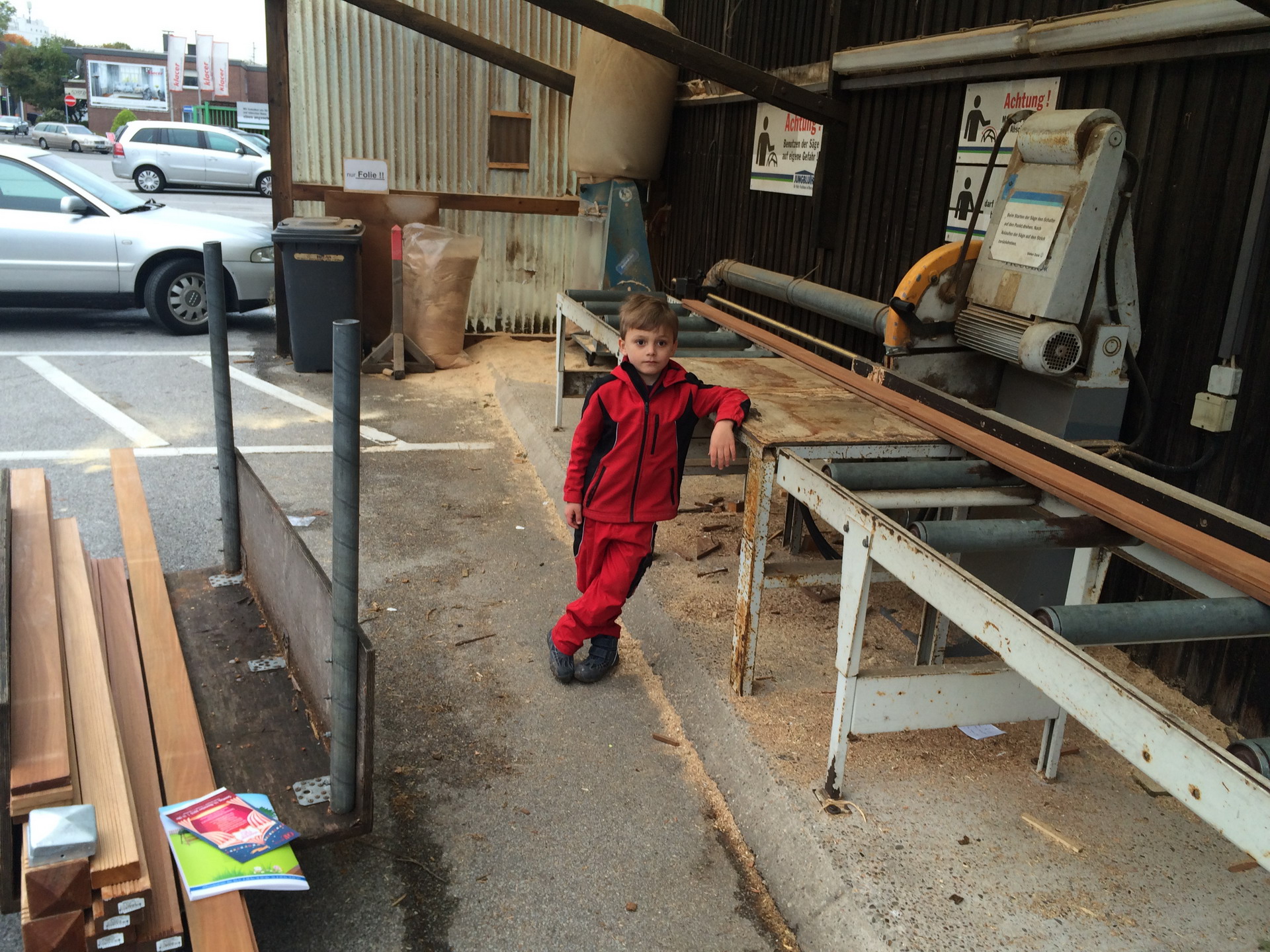

…wir wählen unter anderem Bretter in viermeternochwas, was vor Ort erwerberseits abgelängt wird
IMG_7399

…einige Tage später werden die Pfosten vorbereitet
IMG_7946

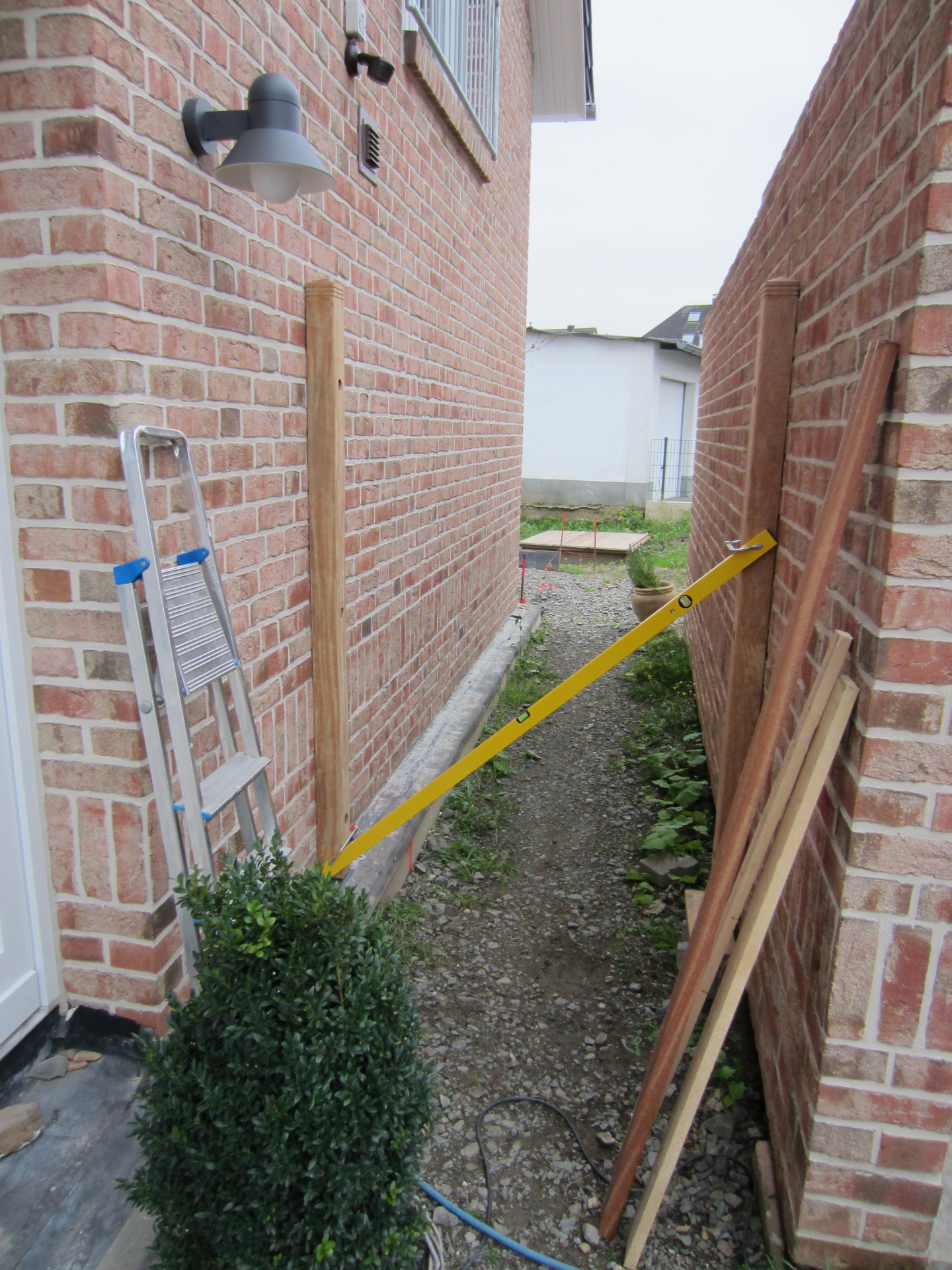

…und verbaut
IMG_7947

…es folgt der Grundrahmen
IMG_7948

…und die Beplankung
IMG_7446

…und wird auf Höhe gestutzt
IMG_7449

…and while we are at it, does the original imported us mail box -approved by the post master general himself- get it’s new mailbox pole
IMG_7461

…accepted by local postalservice as well, red flag is up for incoming mail (outgoing not supported, yet)
IMG_7465

…Gehänge, Kastenschloss und Drückergarnitur 🙂
IMG_8054
